Navigation:  Διατομές > Υπολογισμός Ογκομετρικής Διαφοράς

Υπολογισμός Ογκομετρικής Διαφοράς.



Για να ξεκινήσετε τον υπολογισμό ογκομέτρησης με το Anadelta Tessera έχετε δύο επιλογές:





1. Εάν έχετε την Professional έκδοση η διαδικασία ειναι η εξής:

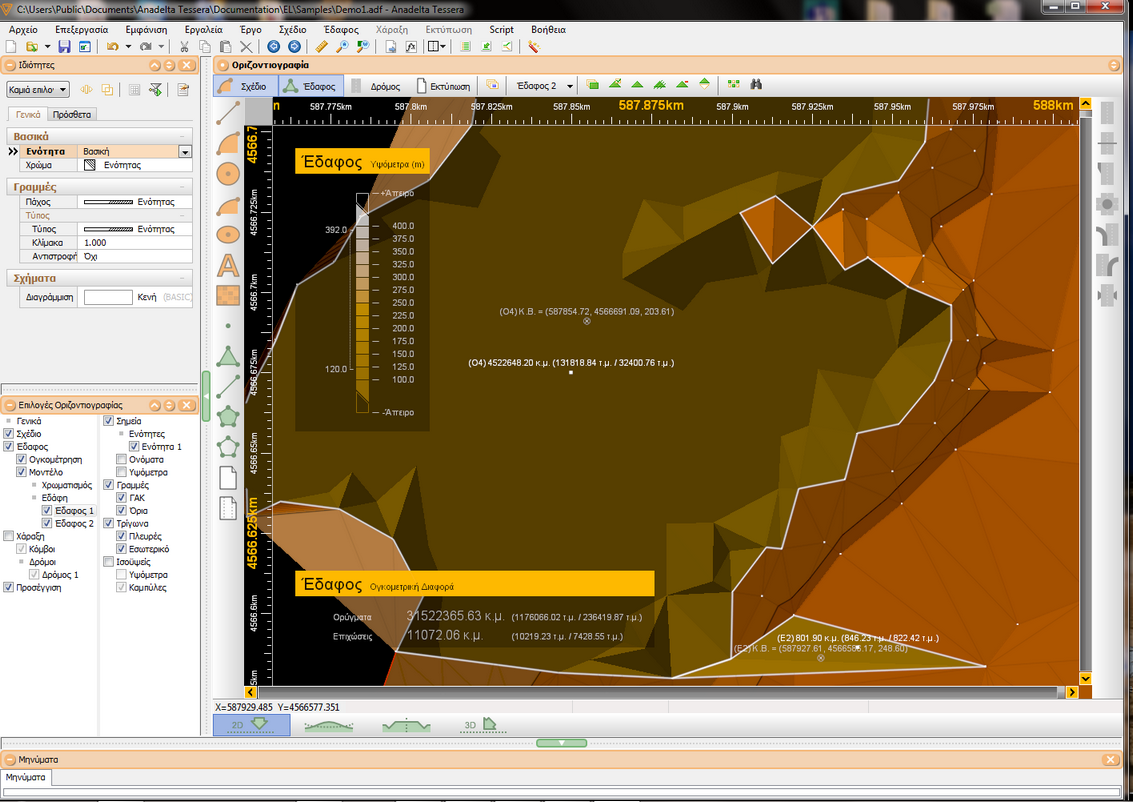

Γίνεται εισαγωγή σημείων εδάφους (αρχικού και τελικού) στην οριζοντιογραφία, πηγαίνετε στο μενού "Εδαφος" και επιλέγετε την εντολή "Υπολογισμός Ογκομετρικής Διαφοράς".Τότε θα γίνει αυτόματα η Ογκομέτρηση των δυο εδαφων, με τα αποτελέσματα να είναι εμφανή στην Οριζοντιογραφία και διαθέσιμα από την εντολή Στοιχείων Ογκομέτρησης από το δευτερεύον μενού Εξαγωγή σε ascii του μενού Αρχείο.





2. Εάν έχετε την Standard έκδοση η διαδικασία ειναι η εξής:



Εισάγετε το αρχικό έδαφος και δημιουργείτε έναν κατάλληλο δρόμο ώστε οι διατομές του να έχουν σαν φυσικό έδαφος όλο το εύρος του μοντέλου που μας ενδιαφέρει.

Εφόσον η καρτέλα των Διατομών αποκτήσει την ζητούμενη πληροφορία εδάφους επιστρέφουμε στην Οριζοντιογραφία για την διαγραφή του αρχικού μοντέλου ώστε να προχωρήσουμε με την εισαγωγή του δεύτερου μοντέλου που συμμετέχει στην ογκομέτρηση.

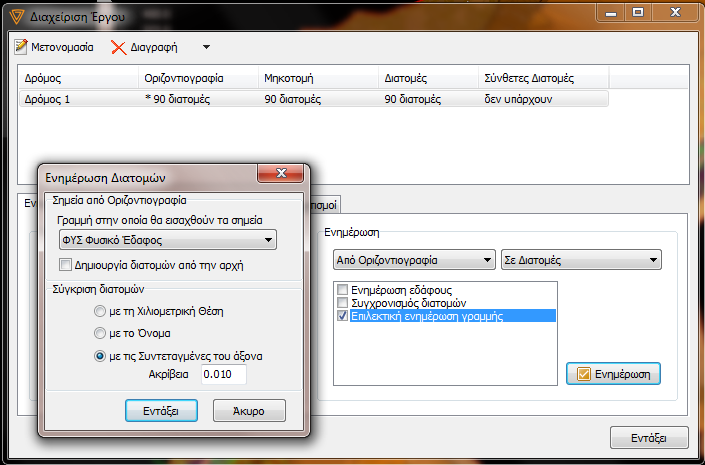

Δεδομένου ότι σε κάθε μια Διατομή μπορεί να υπάρξει μόνο μια γραμμή εδάφους, θα πρέπει το δεύτερο μοντέλο να αναπαρασταθεί στις Διατομές με κάποια άλλη εργασία, όπως το Χωματουργικό. Εφόσον δημιουργηθεί το δεύτερο μοντέλο με την εντολή Διαχείριση του μενού Έργο, κάνετε αναλυτική ενημέρωση "Απο Οριζοντιογραφία" "σε Διατομές", καθώς τσεκάρετε μόνο την Επιλεκτική ενημέρωση γραμμής, όπως δείχνει και το ακόλουθο παράθυρο.





Στο παραθυρο διαλόγου που ανοίγει, επιλέγετε την γραμμή στην οποία θα αντιστοιχηθούν τα σημεία εδάφους που ανήκουν στο τρέχον έδαφος της Οριζοντιογραφίας, αφήνετε τα υπόλοιπα στοιχεία ως έχουν και πατάτε "Εντάξει".

Πλέον στον χώρο των Διατομών υπάρχουν δυο γραμμές, η κάθε μια αναπαριστά το αντίστοιχο έδαφος, και με τον υπολογισμό τους καταλήγουμε στην επιθυμητή Ογκομετρική Διαφορά.



Να σημειωθεί πως η πιο πάνω διαδικασία ακολουθείται και στην περίπτωση της Professional έκδοσης, στην περίπτωση που θέλουμε η ογκομετρική διαφορά να αναπαρασταθεί και από Διατομές. Η μόνη διαφορά έγκειται στην έλλειψη ανάγκης για διαγραφή του αρχικού μοντέλου καθώς στον χώρο της Οριζοντιογραφίας μπορούν να συνυπάρξουν πολλά μοντέλα, με εκείνο που είναι τρέχον να δίνει την κατάλληλη πληροφορία κάθε φορά.
