΄΄Εισαγωγή διατομών απο dxf΄΄



Η διαδικασία αυτή είναι χρήσιμη για την εισαγωγή γραμμών από διατομές που υπάρχουν σε dxf σε ένα υπάρχον αρχείο διατομών ή σε ένα νέο αρχείο.

Για την εισαγωγή των διατομών δημιουργούμε ένα νέο αρχείο οριζοντιογραφίας όπου θα εισάγουμε τις διατομές από dxf σαν σχέδιο.

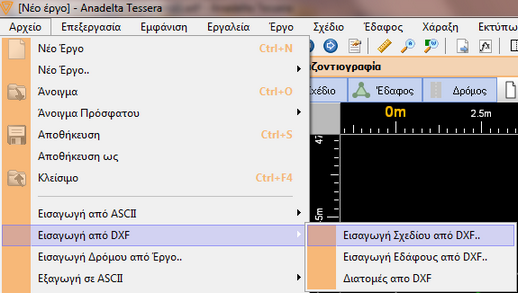

Επιλέγουμε από το μενού αρχείο την Εισαγωγή απο dxf και Εισαγωγή σχεδίου (παράθυρο 1). Πηγαίνουμε στο μενού Αρχείο και επιλέγουμε Εισαγωγή από dxf, Διατομές απο dxf (παράθυρο 2). Αφού γίνει η επιλογή του αρχείου στο οποίο θα γίνει η εισαγωγή διατομών εμφανίζεται το παρακάτω πλαίσιο διαλόγου (παράθυρο 3):



Παράθυρο 1







Παράθυρο 2

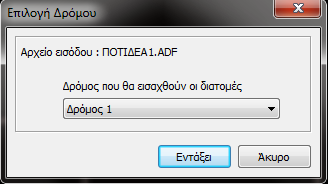

Παράθυρο 3

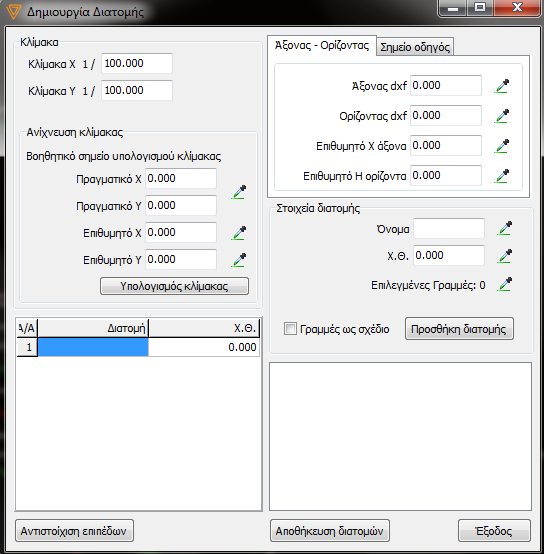

Μόλις επιλέξουμε το δρόμο όπου θα γίνει η εισαγωγή διατομών εμφανίζεται το ακόλουθο παράθυρο.



Παράθυρο 1









Αρχικά για την εισαγωγή των γραμμών στις διατομές, χρειάζεται να γνωρίζουμε την αντιστοίχιση μεταξύ των επιπέδων (layers) που ανήκουν οι γραμμές στο dxf και των εργασιών του αρχείου διατομών καθώς και την κλίμακα με την οποία ειναι σχεδιασμένες. Κατόπιν πρέπει να υποδεικνύουμε στο πρόγραμμα εκτός από το όνομα και τη Χ.Θ. μίας διατομής και ένα σημείο οδηγό για τη μετατροπή των συντεταγμένων.

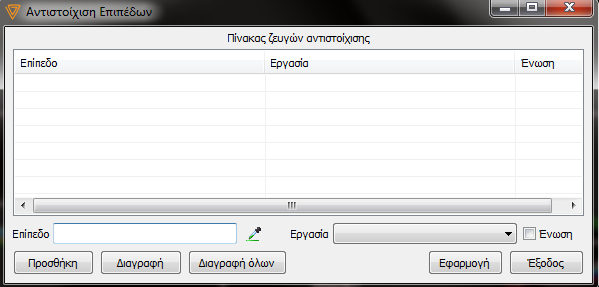

Η αντιστοίχιση των επιπέδων γίνεται από το παράθυρο 2 που εμφανίζεται πατώντας το κουμπί αντιστοίχιση επιπέδων του παραθύρου 1.





Παράθυρο 2







Από το Παράθυρο 2 θα ορίσουμε την αντιστοίχιση μεταξύ των Επιπέδων (Layers) των γραμμών στο dxf και των εργασιών των διατομών.

Αντιστοιχίζουμε δηλαδή κάθε επίπεδο του dxf σε μία εργασία των διατομών, δημιουργούμε δηλαδή ζευγάρια Επιπέδων του dxf  και εργασιών των διατομών.



Αυτό γίνεται ακολουθώντας την παρακάτω διαδικασία:

α. Επιλέγουμε μία γραμμή μιας διατομής από την οριζοντιογραφία και μετά πατώντας το σταγονόμετρο δεξιά από το πεδίο του επιπέδου γεμίζουμε το πεδίο με το όνομα του Layer της γραμμής (θα μπορούσαμε να το πληκτρολογήσουμε εναλλακτικά).

β. Από το διπλανό πεδίο επιλέγουμε την εργασία που αντιστοιχεί σε αυτό το Layer.

γ. Πατάμε το κουμπί Προσθήκη για να επικυρώσουμε αυτό το ζεύγος αντιστοίχισης το οποίο θα είναι ενεργό και θα εμφανιστεί στον επάνω πίνακα αντιστοίχισης.

Έτσι π.χ μπορούμε να έχουμε ζεύγη του τύπου odo_xomat με TEX-Χωματουργικό, od_edafos και ΦΥΣ Φυσικό έδαφος κλπ.

Η ίδια εργασία επαναλαμβάνεται για κάθε επίπεδο που θέλουμε να εισάγουμε στις διατομές. Με την ολοκλήρωση δημιουργίας ζευγών αντιστοίχισης πατάμε το κουμπί Εφαρμογή ώστε ο πίνακας αντιστοίχισης να αποθηκευθεί στο αρχείο διατομών και κατόπιν πατάμε Έξοδος.

Την επιλογή Ένωση σε κάθε ζευγάρι την ενεργοποιούμε μόνο αν θέλουμε πολλές γραμμές μίας διατομής, που ανήκουν στο ίδιο επίπεδο, να εισαχθούν ως μία γραμμή στις διατομές.



Μετά την ολοκλήρωση της διαδικασία αντιστοίχισης επιπέδων - εργασιών επιστρέφουμε στο Παράθυρο 1 και ξεκινάμε τη δημιουργία διατομών απο το σχέδιο της οριζοντιογραφίας. Για τη δημιουργία μίας διατομής από το dxf - σχέδιο της οριζοντιογραφίας απαιτούνται όπως είπαμε τα παρακάτω στοιχεία: όνομα διατομής, ΧΘ, η κλίμακα με την οποία είναι σχεδιασμένη η διατομή και ένα σημείο οδηγό βάσει του οποίου θα γίνει ο μετασχηματισμός της γραμμής από το σύστημα αναφοράς του dxf στο σύστημα συντεταγμένων των διατομών. Για το λόγο αυτό για το σημείο οδηγό που θα επιλέξουμε θα πρέπει να αναγράφονται στη διατομή η απόσταση του από τον άξονα (x) και το υψόμετρό του h.

Πρώτα θα πρέπει να υπολογιστεί η κλίμακα σχεδίασης των διατομών ή χειροκίνητα ή με αυτόματη ρύθμιση.

Για τον καθορισμό της κλίμακας αν την γνωρίζουμε την εισάγουμε απευθείας στα αντίστοιχα κελιά, εάν όχι τότε το πρόγραμμα μπορεί με την ανίχνευση να μας υποδείξει την κλίμακα.

Για τη λειτουργία της ανίχνευσης κλίμακας χρειάζεται να υποδείξουμε στο πρόγραμμα δύο σημεία μίας διατομής με γνωστά x και h (διαφορετικά μεταξύ τους). Τα σημεία αυτά είναι, το σημείο οδηγός και το βοηθητικό σημείο που γίνεται διαθέσιμο αν ενεργοποιήσουμε την ανίχνευση κλίμακας. Η λειτουργία της ανίχνευσης κλίμακας χρησιμοποιείται συνήθως μία φορα στην αρχή, εφόσον όλες οι διατομές του dxf είναι σχεδιασμένες με την ίδια κλίμακα. Αναλυτικότερα η διαδικασία αυτή βασίζεται στην επιλογή ενός σημείου στη διατομή και την άντληση των πραγματικών συντεταγμένων του από το dxf με το σταγονόμετρο (εμφάνιση x και h στα αντίστοιχα πεδία). Κατόπιν γίνεται ο ορισμός των επιθυμητών συντεταγμένων αυτού του σημείου, τις οποίες θα έχει μέσα στη διατομή. Αν το Επιθυμητό x και h εμφανίζεται κάπου μέσα στο dxf, επιλέγουμε το αντίστοιχο κείμενο και με το σταγονόμετρο γεμίζουμε αυτόματα το αντίστοιχο πεδίο ή εναλλακτικά πληκτρολογούμε απευθείας τη τιμή στο πεδίο. Μετά τον υπολογισμό της κλίμακας πατώντας το αντίστοιχο κουμπί πρέπει πάλι να επιλέξουμε την χειροκίνητη κλίμακα (η οποία τώρα έχει κάποια τιμή) την οποία μπορούμε και να διορθώσουμε κατάλληλα (π.χ αν λόγω ακρίβειας εμφανίζεται ως 1:99.986 αντί του πραγματικού πληκτρολογούμε 1:100).



Επιπλέον, τα στοιχεία που πρέπει να γνωρίζουμε για την εισαγωγή μίας διατομής είναι το όνομα και η X.Θ, ώστε να εισαχθούν στο αρχείο διατομών ακριβώς όπως είναι στο σχέδιο της οριζοντιογραφίας. Εφόσον γνωρίζουμε τα δύο αυτά στοιχεία ή τα πληκτρολογούμε ή εναλλακτικά επιλέγουμε αντίστοιχο κείμενο στο dxf και με το κουμπί του σταγονόμετρου το αντλούμε και εισάγεται στο αντίστοιχο πεδίο.

Τέλος, πρέπει να επιλεχθούν οι γραμμές της διατομής που θα εισαχθούν απο το dxf και να καταχωρηθούν πατώντας το αντίστοιχο σταγονόμετρο. Μόλις γίνει αυτό το πρόγραμμα μας πληροφορεί για το πλήθος των επιλεγμένων γραμμών. Οι επιλεγμένες γραμμές ή θα εισαχθούν όλες ως γραμμές σχεδίου επιλέγοντας το κουτάκι Γραμμές σχεδίου (αριστερά απο το κουμπί Προσθήκη διατομής) ή θα εισαχθούν μόνο αυτές για τις οποίες είχαμε ορίσει ζευγάρια αντιστοίχισης στον πίνακα αντιστοίχισης (Παράθυρο 1).

Εφόσον ολοκληρώθηκε η διαδικασία άντλησης γραμμών πατάμε Προσθήκη διατομής για να γίνει ουσιαστικά και η μετατροπή των γραμμών και να εμφανιστεί έτσι το όνομα και η Χ.Θ της διατομής στο πλαίσιο δεξιά.



Επαναλαμβάνουμε τη παραπάνω διαδικασία για όσες διατομές επιθυμούμε να εισάγουμε. Εφόσον έχει ολοκληρωθεί η διαδικασίας επιλογής - μετατροπής των γραμμών των διατομών, μπορούμε αν θέλουμε να τροποποιήσουμε τα στοιχεία μιας διατομής από τον αντίστοιχο πίνακα στο κάτω δεξιά μέρος του Παραθύρου 1 ή και να την παραλείψουμε τελείως από την διαδικασία της αποθήκευσης διαγράφοντάς την αντίστοιχη γραμμή από τον πίνακα με Ctrl+D.

Για την τελική εξαγωγή των δεδομένων είτε πατούμε το κουμπί Αποθήκευση διατομών για τη δημιουργία των διατομών στο αντίστοιχο αρχείο είτε ζητούμε Εξαγωγή διατομών για την αποθήκευση των γραμμών σε αρχεία κειμένου.
