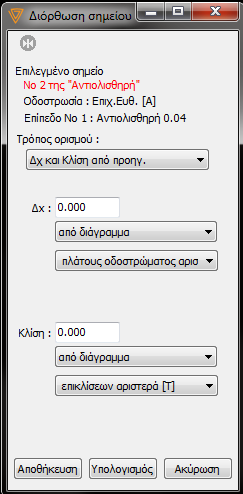

Η επεξεργασία των σημείων μιας γραμμής μέσα σε μία τυπική μπορεί να γίνει με τη χρήση της εντολής Διόρθωση σημείου. Με τη συγκεκριμένη εντολή μπορείτε να καθορίσετε τον τρόπο με τον οποίο υπολογίζεται ένα σημείο γραμμής μέσα στην τυπική διατομή, συσχετίζοντας τη θέση με κάποια θέση αναφοράς της ίδιας τυπικής διατομής (π.χ. άξονα, διαφορετικό σημείο της ίδιας ή και διαφορετικής γραμμής, διάγραμμα κ.α.).



Πως να καθορίσετε τη θέση ενός σημείου γραμμής











Καθορισμός Δx ή Δy



Όπως είδαμε παραπάνω μπορείτε να ορίσετε ένα σημείο δίνοντας την οριζόντια ή την κατακόρυφη απόσταση από κάποια άλλη θέση αναφοράς.



Η απόσταση Δx ή Δy μπορεί να οριστεί ως μια απόσταση σταθερή από τον άξονα (ή τους ημιάξονες στην περίπτωση διατομής διπλού κλάδου) για την οριζόντια απόσταση (π.χ. 3μ από τον άξονα) και από το υψόμετρο ερυθράς όπως έχει οριστεί στην καρτέλα Κλάδοι για την κατακόρυφη απόσταση. Για να γίνει αυτό θα πρέπει στο πεδίο κειμένου Δx ή Δy, να πληκτρολογήσετε την απόσταση και στην πτυσσόμενη λίστα ακριβώς από κάτω να επιλέξετε από τον άξονα.



Αν θέλετε η απόσταση να μετράται από κάποιο άλλο προηγούμενο σημείο της γραμμής επιλέξτε από την πτυσσόμενη λίστα από το σημείο. Σε αυτήν την περίπτωση θα εμφανισθεί ακριβώς από κάτω η φράση Μη ορισμένο. Αυτό σημαίνει ότι το σημείο από όπου θα μετρηθεί η απόσταση δεν έχει ακόμα οριστεί. Για να καθορίσετε το σημείο κάντε αριστερό κλικ πάνω στη φράση Μη ορισμένο, έτσι ώστε στην πάνω αριστερή γωνία της περιοχής σχεδίασης να εμφανισθεί η φράση Επιλογή σημείου αναφοράς. Επιλέξτε το σημείο που θέλετε και στη συνέχεια πατήστε πάνω στη φράση Αποδοχή σημείου. Το πεδίο θα ενημερωθεί και θα εμφανίζεται πλέον το σημείο που επιλέξατε. Αν θέλετε να αλλάξετε σημείο επαναλάβετε την ίδια διαδικασία.



Αν θέλετε η οριζόντια ή κατακόρυφη απόσταση να υπολογίζεται από κάποιο διάγραμμα, τότε από την πρώτη πτυσσόμενη λίστα επιλέξτε από διάγραμμα και στη συνέχεια από την πτυσσόμενη λίστα που εμφανίζεται από κάτω επιλέξτε το διάγραμμα με βάση το οποίο θα υπολογίζεται το σημείο. Το Τ που εμφανίζεται δίπλα σε κάθε όνομα διαγράμματος συμβολίζει ότι πρόκειται για διάγραμμα τυπικής, τα οποία όπως έχει αναφερθεί μεταβάλλονται από την καρτέλα Δοκιμές. Μέσα στην τυπική τα διαγράμματα αυτά είναι εικονικά αλλά κατά την εφαρμογή της σε κάποια από τις διατομές του έργου το πρόγραμμα θα αναζητήσει και θα εφαρμόσει το πλάτος που θα έχει το συγκεκριμένο (πραγματικό) διάγραμμα στη χιλιομετρική θέση της διατομής. Η επιλογή από αντ. διάγραμμα είναι η ίδια μόνο που εδώ οι τιμές του διαγράμματος εφαρμόζονται με το αντίθετο πρόσημο. Στο πεδίο κειμένου Δx ή Δy, μπορείτε να ορίσετε, αν θέλετε, μια σταθερή απόσταση η οποία επιθυμείτε να προστίθεται στην τρέχουσα τιμή του διαγράμματος.



Καθορισμός Κλίσης



Για να καθορίσετε την κλίση του ευθύγραμμου τμήματος του τρέχοντος σημείου με το προηγούμενο του έχετε πέντε επιλογές. Με την επιλογή απόλυτη θα πρέπει να πληκτρολογήσετε στο πεδίο κειμένου την κλίση του σημείου. Θετική κλίση σημαίνει ότι το σημείο θα τοποθετηθεί σε μεγαλύτερο υψόμετρο σε σχέση με το προηγούμενο σημείο της γραμμής, ενώ αρνητική το αντίθετο.



Αν θέλετε η κλίση να υπολογίζεται από κάποιο διάγραμμα τότε στην πτυσσόμενη λίστα επιλέξτε από διάγραμμα και στη συνέχεια από την πτυσσόμενη λίστα που εμφανίζεται ακριβώς από κάτω επιλέξτε το διάγραμμα με βάση το οποίο θα υπολογίζεται η κλίση. Το Τ που εμφανίζεται δίπλα σε κάθε όνομα διαγράμματος συμβολίζει ότι πρόκειται για διάγραμμα τυπικής, τα οποία όπως έχει αναφερθεί μεταβάλλονται από την καρτέλα Δοκιμές. Μέσα στην τυπική αυτά τα διαγράμματα είναι εικονικά αλλά κατά την εφαρμογή της σε κάποια από τις διατομές του έργου, το πρόγραμμα θα αναζητήσει και θα εφαρμόσει την κλίση που θα έχει το συγκεκριμένο (πραγματικό) διάγραμμα στη χιλιομετρική θέση της διατομής.

Η επιλογή από αντ. διάγραμμα είναι η ίδια μόνο που εδώ οι τιμές του διαγράμματος εφαρμόζονται με το αντίθετο πρόσημο. Στο πεδίο κειμένου Κλίση, μπορείτε να ορίσετε, αν θέλετε, μια σταθερή κλίση η οποία θα προστίθεται στην τρέχουσα τιμή του διαγράμματος.



Αν θέλετε η κλίση να είναι η ίδια με κάποιου άλλου ευθύγραμμου τμήματος, τότε στην πτυσσόμενη λίστα επιλέξτε από τμήμα. Η επιλογή του τμήματος γίνεται όπως και η επιλογή σημείου αναφοράς για τις κατακόρυφες και οριζόντιες αποστάσεις. Σημειώνεται ότι η κλίση που έχει ένα τμήμα ορίζεται από το δεύτερο κατά σειρά τοποθέτησης σημείο του, το οποίο συνήθως βρίσκεται πιο μακριά από τον άξονα ανεξαρτήτως πλευράς. Η συγκεκριμένη επιλογή γίνεται όταν θέλετε οι στρώσεις οδοστρωσίας να έχουν την ίδια επίκλιση με την ανώτερη στρώση ή ακόμα και για τα πρανή των στρώσεων, έτσι ώστε αυτά να έχουν την ίδια κλίση με τα πρανή της ανώτερης στρώσης. Με αυτόν τον τρόπο, οποιαδήποτε αλλαγή γίνεται στις κλίσεις της ανώτερης στρώσης μεταφέρεται άμεσα και στις υπόλοιπες.



Στην περίπτωση που θέλετε να ορίσετε την κλίση του ερείσματος της οδού από την πτυσσόμενη λίστα, επιλέξτε από συνάρτηση για. Υπάρχουν δύο δυνατοί τρόποι με τους οποίους μπορεί να υπολογισθεί η κλίση ερείσματος: με Μεταβλητές επικλίσεις και με Επικλίσεις οδοστρώματος. Ο τρόπος με τον οποίο θα γίνει ο υπολογισμός καθορίζεται επιλέγοντας από την πτυσσόμενη λίστα την αντίστοιχη επιλογή. Αναλυτικότερα:



Υπολογισμός με Μεταβλητές Επικλίσεις



Ο τρόπος με τον οποίο θα υπολογιστεί η κλίση του ερείσματος εξαρτάται από το πεδίο επιλογής που έχετε ενεργοποιήσει στο πλαίσιο διαλόγου της εντολής Προδιαγραφές δρόμου του μενού Παράμετροι, στην ενότητα Ερείσματα της καρτέλας Γενικά.



Αν έχετε ενεργοποιημένο το πεδίο επιλογής Διαφορά επικλίσεων στην αιχμή, δίπλα από το οποίο δίνετε την μέγιστη τιμή της, οι επικλίσεις διαμορφώνονται τμηματικά με βάση και τις τιμές στα πεδία Επίκλιση ερεισμάτων στις ευθυγραμμίες. Στην ευθυγραμμία τα ερείσματα έχουν την επίκλιση που δίνετε στο αντίστοιχο πεδίο. Σε στροφή, για την εσωτερική πλευρά (κατάντη - χαμηλή πλευρά) μόλις η επίκλιση του οδοστρώματος ξεπεράσει την επίκλιση του ερείσματος στην ευθυγραμμία, τότε η επίκλιση του ερείσματος ακολουθεί την πρώτη. Όσο για την εξωτερική πλευρά (ανάντη - υψηλή πλευρά), όπου δημιουργείται μία αιχμή, η επίκλιση του ερείσματος διατηρεί την τιμή της ευθυγραμμίας όσο η διαφορά επικλίσεων στην αιχμή είναι μικρότερη αυτής των Προδιαγραφών. Μόλις η διαφορά επίκλισης του ερείσματος από την επίκλιση του οδοστρώματος γίνει ίση με τη Διαφορά επικλίσεων στην αιχμή, τότε για κάθε αύξηση της επίκλισης του οδοστρώματος η επίκλιση του ερείσματος μειώνεται (το έρεισμα "σηκώνεται").



Δηλαδή, για την τελευταία περίπτωση, αν:

       q        είναι η τρέχουσα επίκλιση οδοστρώματος

 dq        είναι η Διαφορά επικλίσεων στην αιχμή

 eu        είναι η επίκλιση του ερείσματος στην υψηλή πλευρά

τότε θα ισχύει η σχέση:

|q| +| eu| = |dq|



Αν έχετε ενεργοποιημένο το πεδίο επιλογής Επίκλιση στο εξωτερικό της καμπύλης, δίπλα από το οποίο δίνετε την απόλυτη τιμή της επίκλισης του ερείσματος στο εξωτερικό των στροφών, οι επικλίσεις διαμορφώνονται τμηματικά με βάση και τις τιμές στα πεδία Επίκλιση ερεισμάτων στις ευθυγραμμίες. Στην ευθυγραμμία και στο εσωτερικό στροφών τα ερείσματα έχουν την επίκλιση που δίνετε στο αντίστοιχο πεδίο, Επίκλιση ερεισμάτων στις ευθυγραμμίες, ενώ στο εξωτερικό της στροφής αυτή που δίνετε στο πεδίο Επίκλιση στο εξωτερικό της καμπύλης.



Υπολογισμός με Επικλίσεις Οδοστρώματος



Ο υπολογισμός γίνεται με βάση την τιμή που έχετε δώσει στο πεδίο Επίκλιση ερεισμάτων στις ευθυγραμμίες. Στην ευθυγραμμία τα ερείσματα έχουν την επίκλιση που δίνετε στο αντίστοιχο πεδίο. Σε στροφή για την εσωτερική πλευρά, ισχύει ό,τι και στον προηγούμενο τρόπο υπολογισμού. Δηλαδή μόλις η επίκλιση του οδοστρώματος ξεπεράσει την επίκλιση του ερείσματος στην ευθυγραμμία η επίκλιση του ερείσματος γίνεται ίδια με αυτήν του οδοστρώματος. Για την εξωτερική πλευρά όμως μόλις η επίκλιση του οδοστρώματος γίνει διαφορετική από την τιμή που έχετε ορίσει για την ευθυγραμμία, τότε η επίκλιση του ερείσματος γίνεται ίδια με την επίκλιση του οδοστρώματος.



Καθορισμός Τομής



Στην περίπτωση του καθορισμού της θέσης με τη μέθοδο Τομή και κλίση, θα πρέπει να επιλέξετε το τμήμα με το οποίο θα υπολογιστεί η τομή. Η επιλογή του τμήματος γίνεται με τον ίδιο τρόπο που γίνεται και η επιλογή του τμήματος για τον καθορισμό μιας κλίσης. Η συγκεκριμένη επιλογή γίνεται όταν θέλετε μια γραμμή να εκτείνεται μέχρι να συναντήσει ένα τμήμα που εσείς μπορείτε να προσδιορίσετε. Χρησιμοποιείται συνήθως για τον υπολογισμό του πλάτους των στρώσεων οδοστρωσίας με βάση το πρανές μιας από τις προηγούμενες στρώσεις (ανώτερου επιπέδου) της τυπικής διατομής.
