Πρώτη Ματιά > Ιδιότητες Αντικειμένων

Κάθε αντικείμενο του Tessera που δημιουργείτε έχει ένα σύνολο από ιδιότητες. Αυτές εμφανίζονται στο παράθυρο Ιδιότητες. Όταν δουλεύετε στο χώρο εργασίας Οριζοντιογραφία παρέχεται εύκολη πρόσβαση σε ιδιότητες που είναι βασικές για τα αντικείμενα και από τη γραμμή εργαλείων Ιδιότητες αντικειμένου. Εντούτοις το παράθυρο ιδιοτήτων είναι η βασική μέθοδος για να μεταβάλλετε τις ιδιότητες ενός συνόλου αντικειμένων.

Εμφάνιση Ιδιοτήτων Αντικειμένων

Χρησιμοποιείστε το παράθυρο της εντολής Ιδιότητες, για να δείτε και να μεταβάλλετε τις ιδιότητες ενός ή περισσότερων αντικειμένων.

Για να δείτε τις ιδιότητες ενός ή περισσοτέρων αντικειμένων

1.	Στην περιοχή σχεδίασης, επιλέξτε ένα ή περισσότερα αντικείμενα των οποίων τις ιδιότητες, θέλετε να δείτε.

2.	Από το μενού Εμφάνιση, επιλέξτε την εντολή Ιδιότητες ή πατήστε το πλήκτρο <F11> ή από τη βασική γραμμή εργαλείων, πατήστε το κουμπί .

Την εντολή, μπορείτε να την εκτελέσετε και από το μενού συντόμευσης που εμφανίζεται κάνοντας δεξί κλικ στην οθόνη, αφού επιλέξετε κάποιο αντικείμενο.

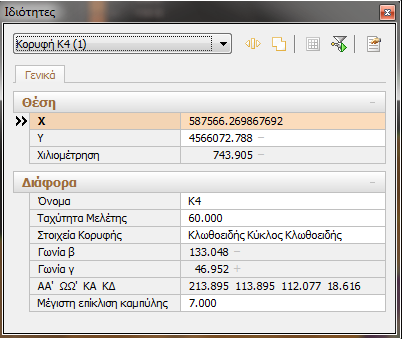

Το παράθυρο απαριθμεί όλες τις κοινές ιδιότητες των αντικειμένων που είναι επιλεγμένα. Αποτελείται από δύο στήλες. Η πρώτη στήλη έχει τον τίτλο Θέση και σ' αυτήν φαίνεται το όνομα της ιδιότητας ενώ στη δεύτερη με τον τίτλο Τιμή φαίνεται η τρέχουσα τιμή της ιδιότητας. Από εδώ μπορείτε να αλλάξετε οποιαδήποτε ιδιότητα μπορεί να μεταβληθεί.

Μπορείτε να αφήσετε το παράθυρο των ιδιοτήτων ανοικτό, ενώ δουλεύετε. Όταν επιλέξετε κάποιο αντικείμενο το παράθυρο της εντολής Ιδιότητες θα εμφανίσει τις ιδιότητες του επιλεγμένου αντικειμένου. Όταν επιλέγονται αντικείμενα διαφορετικής κατηγορίας το παράθυρο εμφανίζει τις κοινές ιδιότητες των επιλεγμένων αντικειμένων. Αν δεν είναι κανένα αντικείμενο επιλεγμένο, στο παράθυρο εμφανίζονται οι βασικές ιδιότητες που είναι η ενότητα, το χρώμα, ο τύπος γραμμής, το πάχος γραμμής και η κλίμακα τύπου γραμμής. Επιλέγοντας μια νέα τιμή από το παράθυρο χωρίς να είναι κανένα αντικείμενο επιλεγμένο, ορίζετε τις τρέχουσες ρυθμίσεις για τα νέα στοιχεία σχεδίου.

Επεξεργασία Ιδιοτήτων Αντικειμένου

Μπορείτε να αλλάξετε τις ιδιότητες ενός αντικειμένου, από το παράθυρο της εντολής Ιδιότητες. Για να αλλάξετε τις τιμές στο παράθυρο αυτό, επιλέξτε το αντικείμενο που θέλετε, και χρησιμοποιείστε μια από τις παρακάτω μεθόδους:

1.	Πληκτρολογήστε μια νέα τιμή.

2.	Επιλέξτε μια τιμή από μια πτυσσόμενη λίστα.

3.	Αλλάξτε την ιδιότητα από ένα πλαίσιο διαλόγου ή παράθυρο.

Αλλαγή ιδιοτήτων αντικειμένου/ων

1.	Από το μενού Εμφάνιση, επιλέξτε την εντολή Ιδιότητες.

2.	Επιλέξτε το/τα αντικείμενο/α που θέλετε να επεξεργαστείτε. Στο παράθυρο της εντολής Ιδιότητες, φαίνονται όλες οι ιδιότητες του αντικείμενου που επιλέξατε ή οι κοινές ιδιότητες των αντικειμένων αν έχετε επιλέξει περισσότερα από ένα.

Επιλέξτε την ιδιότητα που θέλετε να αλλάξετε και πληκτρολογήστε μια νέα τιμή ή επιλέξτε μια τιμή από μια πτυσσόμενη λίστα. Σε κάποιες περιπτώσεις όταν επιλέγεται η τιμή μιας ιδιότητας εμφανίζεται το κουμπί

, το πάτημα του οποίου οδηγεί σε ένα πλαίσιο διαλόγου. Σε αυτήν την περίπτωση οι αλλαγές γίνονται μέσα στο πλαίσιο διαλόγου και ενεργοποιούνται με το κουμπί Εντάξει ή Εφαρμογή του πλαισίου.

Βασικές Ιδιότητες Αντικειμένων

Τα αντικείμενα που δημιουργείτε, μέσα στο πρόγραμμα έχουν κάποιες βασικές ιδιότητες όπως το χρώμα, τον τύπο γραμμής, την κλίμακα τύπου γραμμής και το πάχος γραμμής. Οι ιδιότητες αυτές παρέχουν τη δυνατότητα ομαδοποίησης των στοιχείων της μελέτης, ώστε να είναι ευκολότερη η οπτική αναγνώριση των στοιχείων αυτών, τόσο στην οθόνη όσο και στην εκτύπωση, ώστε και η επεξεργασία της μελέτης να είναι πιο εύκολη αλλά και η ποιότητα καθώς και η εμφάνιση των παραγόμενων σχεδίων πιο ικανοποιητική.

Χρώμα

Μπορείτε να ορίσετε χρώμα για κάθε αντικείμενο ξεχωριστά ή μαζικά για την κατηγορία αντικειμένου ανάλογα με την κατηγορία. Κάθε χρώμα χαρακτηρίζεται είτε από τις παραμέτρους του είτε από ένα προκαθορισμένο όνομα. Οποιοδήποτε σύνολο από αντικείμενα μπορούν να έχουν το ίδιο χρώμα. Μπορείτε να χρησιμοποιήσετε τα χρώματα για να ξεχωρίζετε άμεσα τα αντικείμενα στην οθόνη. Υπάρχουν τα βασικά χρώματα των οποίων οι τιμές των παραμέτρων τους είναι προκαθορισμένες και έχουν ένα προκαθορισμένο όνομα, αλλά μπορείτε να ορίσετε και τα δικά σας χρώματα.

Όταν επιλέγετε ένα χρώμα για κάποιο αντικείμενο ή κατηγορία, μπορείτε να διαλέξετε από τη λίστα επιλέγοντας, ένα από τα προκαθορισμένα χρώματα ή να ορίσετε ένα νέο χρώμα με την επιλογή Άλλο. Τα προκαθορισμένα χρώματα του προγράμματος είναι:

ΜΑΥΡΟ

ΜΠΛΕ

ΠΡΑΣΙΝΟ

ΚΥΑΝΟ

ΚΟΚΚΙΝΟ

ΜΑΤΖΕΝΤΑ

ΚΑΦΕ

ΓΚΡΙ

ΣΚΟΥΡΟ ΓΚΡΙ

ΑΝΟΙΚΤΟ ΜΠΛΕ

ΑΝΟΙΧΤΟ ΠΡΑΣΙΝΟ

ΑΝΟΙΚΤΟ ΚΥΑΝΟ

ΑΝΟΙΧΤΟ ΚΟΚΚΙΝΟ

ΑΝΟΙΚΤΟ ΜΑΤΖΕΝΤΑ

ΚΙΤΡΙΝΟ

ΑΣΠΡΟ

Ορισμός Νέου Χρώματος

1.	Από την πτυσσόμενη λίστα της ιδιότητας Χρώμα, στο πλαίσιο διαλόγου της εντολής Ιδιότητες, επιλέξτε Άλλο.

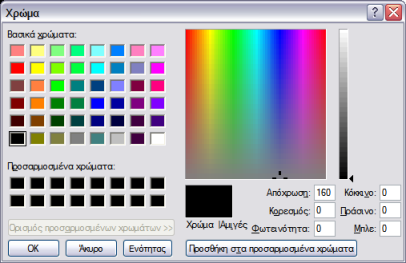

2.	Στο πλαίσιο διαλόγου της εντολής Χρώμα, επιλέξτε ένα βασικό χρώμα ή ορίστε ένα νέο.

Για να ορίσετε ένα νέο χρώμα πατήστε το κουμπί Ορισμός προσαρμοσμένων χρωμάτων. Ορίστε τα στοιχεία του νέου χρώματος είτε συμπληρώνοντας τα έξι πεδία στο κάτω δεξιά μέρος του πλαισίου είτε επιλέγοντας το χρώμα από τον πίνακα που βρίσκεται ακριβώς από πάνω και στη συνέχεια ρυθμίζοντας την φωτεινότητά του από τον ροοστάτη που βρίσκεται στα δεξιά του πίνακα.

4.	Όταν τελειώσετε πατήστε το κουμπί Προσθήκη στα προσαρμοσμένα χρώματα και στη συνέχεια το κουμπί OΚ.

Τύποι Γραμμών και Κλίμακα Τύπου Γραμμής

Ο τύπος γραμμής είναι ένα επαναλαμβανόμενο μοτίβο από παύλες, τελείες και κενά. Το όνομα του τύπου γραμμής και ο ορισμός της περιγράφουν μια συγκεκριμένη ακολουθία παυλών και τελείων, καθώς και τα σχετικά μήκη των παυλών και των κενών.

Στο Anadelta Tessera υπάρχουν πενήντα δύο τύποι γραμμών, τους οποίους μπορείτε να επιλέξετε από μια πτυσσόμενη λίστα.

Μπορείτε να ορίσετε την κλίμακα του τύπου γραμμής. Όσο πιο μικρή τιμή ορίζεται στην κλίμακα τόσες περισσότερες θα είναι οι επαναλήψεις του μοτίβου που δημιουργούνται ανά μονάδα σχεδίου. Εξ' ορισμού το Tessera χρησιμοποιεί την τιμή 1.0. Το σχετικό μήκος των παυλών και των κενών είναι πάντα ανάλογο της κλίμακας του τύπου γραμμής και έχουν σταθερό μήκος στο χαρτί, ανεξάρτητα από την κλίμακα εκτύπωσης. Στην οθόνη έχουν τέτοιο μήκος, ώστε να συμφωνεί με το μήκος τους στο χαρτί ανάλογα με την κλίμακα σχεδίασης.

Πάχη Γραμμών

Στο Anadelta Tessera υπάρχουν έξι πάχη γραμμών.

Η ιδιότητα πάχος γραμμής προσθέτει πάχος στις γραμμές των αντικειμένων σας, στην εκτύπωση. Με το στοιχείο αυτό μπορείτε να δημιουργήσετε λεπτές και έντονες γραμμές, έτσι ώστε να διαφοροποιούνται οπτικά και να είναι πιο εύκολη η ανάγνωση του σχεδίου σας.

Τα αντικείμενα εκτυπώνονται με την τιμή που τους έχει ανατεθεί. Οι τιμές πάχους γραμμής είναι σε χιλιοστά και είναι σταθερές. Μπορείτε να εξάγετε σχέδια σε άλλες μορφές αρχείων και να διατηρήσετε το πάχος γραμμής. Ακόμα το πάχος γραμμής διατηρείται και όταν αντιγράφετε αντικείμενα από αρχείο σε αρχείο.
