Οριζοντιογραφία > Εκτύπωση > Ορισμός Προδιαγραφών

Οι ρυθμίσεις της μορφής που θα έχουν οι εκτυπώσεις της Οριζοντιογραφίας, γίνονται από το μενού Εκτύπωση.

Διαμόρφωση Σελίδας

Κατά την πρώτη φάση θα πρέπει να ορίσετε τις προδιαγραφές που αφορούν το χαρτί, όπως το δίσκο τροφοδοσίας, τον προσανατολισμό και το μέγεθός του.

Πώς να διαμορφώσετε τη σελίδα εκτύπωσης

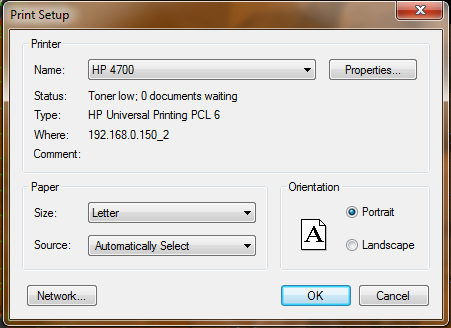

1.	Από το μενού Εκτύπωση επιλέξτε την εντολή Διαμόρφωση Σελίδας.

Στο πλαίσιο διαλόγου Παράμετροι εκτύπωσης, στο πεδίο Όνομα στην ενότητα Εκτυπωτής επιλέξτε από την πτυσσόμενη λίστα με τους διαθέσιμους εκτυπωτές του συστήματος τον εκτυπωτή με τον οποίο επιθυμείτε να εκτυπώσετε. Στα υπόλοιπα πεδία της ενότητας εμφανίζονται πληροφορίες σχετικά με τον επιλεγμένο εκτυπωτή όπως η κατάστασή του, το μοντέλο του, η θύρα ή η τοποθεσία στην οποία βρίσκεται ο εκτυπωτής, καθώς και κάθε επιπρόσθετη πληροφορία - σχόλιο, ορισμένη από το χρήστη.

3.	Κάντε κλικ στο κουμπί Ιδιότητες ... για να αλλάξετε τις επιλογές εκτυπωτή των Windows για τον επιλεγμένο εκτυπωτή. Ανοίγει ένα πλαίσιο διαλόγου το οποίο σας επιτρέπει να ρυθμίσετε επιλογές οι οποίες δεν ελέγχονται από το Tessera.

4.	Στο πεδίο Μέγεθος της ενότητας Χαρτί επιλέξτε από την πτυσσόμενη λίστα ένα από τα διαθέσιμα μεγέθη χαρτιού και το δίσκο τροφοδοσίας του χαρτιού από τους διαθέσιμους στο πεδίο Προέλευση.

Στην ενότητα Προσανατολισμός, ορίστε τον προσανατολισμό του κειμένου στο χαρτί για τους εκτυπωτές που υποστηρίζουν προσανατολισμό τοπίου (Οριζόντιος) ή προσανατολισμό πορτρέτου (Κατακόρυφος). Μπορείτε να αλλάξετε τον προσανατολισμό για να επιτύχετε μια περιστροφή εκτύπωσης 0 ή 90 βαθμούς με την επιλογή του Κατακόρυφος ή Οριζόντιος αντίστοιχα. Το εικονίδιο του εγγράφου αντιπροσωπεύει τον προσανατολισμό του χαρτιού στον επιλεγμένο εκτυπωτή. Το εικονίδιο του γράμματος αντιπροσωπεύει τον προσανατολισμό του κειμένου στη σελίδα.

6.	Κατακόρυφος: Προσανατολίζει και σχεδιάζει έτσι ώστε η μικρή πλευρά του εγγράφου να αντιπροσωπεύει το πάνω μέρος της σελίδας.

7.	Οριζόντιος: Προσανατολίζει και σχεδιάζει έτσι ώστε η μακριά άκρη του εγγράφου να αντιπροσωπεύει το πάνω μέρος της σελίδας.

Αν αλλάξετε τον τρέχοντα εκτυπωτή, τότε όσες ρυθμίσεις υποστηρίζονται από το νέο εκτυπωτή θα παραμείνουν ενώ οι υπόλοιπες θα οριστούν στις προεπιλεγμένες για το νέο εκτυπωτή.

Ορισμός Ρυθμίσεων Εκτύπωσης

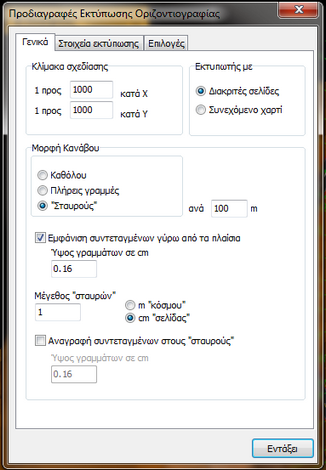

Στην παρούσα παράγραφο παρουσιάζεται το πλαίσιο διαλόγου της εντολής Προδιαγραφές Εκτύπωσης από το οποίο ορίζονται οι επιλογές (στοιχεία, επιλογές) της εκτύπωσης για ολόκληρο το αρχείο. Οι προδιαγραφές εκτύπωσης είναι κοινές για κάθε δρόμο που περιέχει το αρχείο αλλά και για το υπόβαθρο (έδαφος-απόδοση) και τα στοιχεία σχεδίου. Στο πλαίσιο διαλόγου συμπεριλαμβάνονται τρεις καρτέλες. Η καρτέλα Γενικά όπου γίνονται ρυθμίσεις όσον αφορά την κλίμακα σχεδίασης, τη μορφή του καννάβου και το είδος χαρτιού που χρησιμοποιεί ο εκτυπωτής. Στην καρτέλα Στοιχεία Εκτύπωσης καθορίζεται αν θα εκτυπωθούν ή όχι τα στοιχεία σχεδίου και τέλος στην καρτέλα Επιλογές, γίνονται ρυθμίσεις σχετικά με τα δεκαδικά που θα χρησιμοποιηθούν για κάθε αριθμό που θα εμφανίζεται στην εκτύπωση.

Ρύθμιση της Κλίμακας Εκτύπωσης

Πριν την εισαγωγή των σελίδων εκτύπωσης θα πρέπει να ορίσετε την κλίμακα σχεδίασης.

Πως να ορίσετε την κλίμακα σχεδίασης

1.	Από το μενού Εκτύπωση, επιλέξτε την εντολή Προδιαγραφές Εκτύπωσης.

2.	Στην ενότητα Κλίμακα Σχεδίασης της καρτέλας Γενικά, πληκτρολογείστε την κλίμακα στο πεδίο κειμένου, π.χ. αν θέλετε να εκτυπώσετε σε κλίμακα 1:1000 εισάγετε στο πεδίο 1000.

Ο ορισμός της κλίμακας επηρεάζει την εμφάνιση πολλών αντικειμένων στην οθόνη κυρίως το ύψος των γραμμάτων όλων των κειμένων και τις διαστάσεις των πεδίων εκτύπωσης. Γι' αυτό και πρέπει να ορίζεται στην αρχή της μελέτης.

Επιλογή Αντικειμένων Σχεδίου για Εκτύπωση

Η καρτέλα Στοιχεία Εκτύπωσης έχει το πεδίο επιλογής Σχέδιο. Ενεργοποιείστε αυτό το πεδίο για να εκτυπώνονται τα στοιχεία σχεδίου. Υπενθυμίζεται ότι θα εκτυπωθούν μόνο τα στοιχεία σχεδίου που ανήκουν σε εκτυπώσιμες ενότητες.

Εκτύπωση Καννάβου και Συντεταγμένων στη Σελίδα Εκτύπωσης

Μπορείτε να επιλέξετε να εκτυπώνεται ο κάνναβος και οι συντεταγμένες του, στα όρια της σελίδας και στα σημεία του. Οι επιλογές που έχετε είναι τρεις:

•	Καθόλου: Δεν εμφανίζεται ο κάνναβος.

•	Με πλήρεις γραμμές: ο κάνναβος εμφανίζεται με τη μορφή ευθειών παράλληλων με τους άξονες συντεταγμένων, που εκτείνονται έως τα όρια της σελίδας εκτύπωσης.

•	Με σταυρούς: ο κάνναβος εμφανίζεται με τη μορφή σταυρών οι οποίοι απέχουν μεταξύ τους σταθερή απόσταση.

Πως να επιλέξετε την εκτύπωση του καννάβου

1.	Από το μενού Εκτύπωση, επιλέξτε την εντολή Προδιαγραφές Εκτύπωσης.

2.	Στην ενότητα Κάνναβος της καρτέλας Γενικά, επιλέξτε μια από τις διαθέσιμες επιλογές.

Αν επιλέξετε την εμφάνιση του καννάβου θα πρέπει να πληκτρολογήσετε την απόσταση μεταξύ των γραμμών ή σταυρών σε πραγματική απόσταση (μέτρα) στο πεδίο κειμένου ανά.

Εφ' όσον έχετε επιλέξει την εκτύπωση του καννάβου μπορείτε να ορίσετε να εμφανίζονται και οι συντεταγμένες του καννάβου στα όρια της σελίδας εκτύπωσης.

Πως να επιλέξετε την εκτύπωση των συντεταγμένων του καννάβου

1.	Από το μενού Εκτύπωση, επιλέξτε την εντολή Προδιαγραφές Εκτύπωσης.

2.	Στην ενότητα Μορφή καννάβου της καρτέλας Γενικά, ενεργοποιείστε το πεδίο επιλογής Εμφάνιση συντεταγμένων γύρω από τα πλαίσια και στο πεδίο Ύψος γραμμάτων σε cm πληκτρολογείστε το ύψος των γραμμάτων σε εκατοστά.

Στην περίπτωση που επιλέξετε ο κάνναβος να έχει τη μορφή σταυρού τότε θα πρέπει να ορίσετε το μέγεθος του σταυρού και την εμφάνιση των συντεταγμένων σε κάθε σταυρό.

Πως να ορίσετε τη μορφή των σταυρών του καννάβου

1.	Από το μενού Εκτύπωση, επιλέξτε την εντολή Προδιαγραφές Εκτύπωσης.

2.	Στην ενότητα Μορφή καννάβου της καρτέλας Γενικά, πληκτρολογείστε τη διάσταση του σταυρού στο πεδίο Μέγεθος "Σταυρών". Αν η διάσταση που εισάγατε είναι σε πραγματική απόσταση επιλέξτε το πεδίο m ενώ αν είναι σε εκατοστά εκτυπούμενου χαρτιού επιλέξτε το πεδίο επιλογής cm σελίδας.

3.	Αν θέλετε να εκτυπώνονται δίπλα στους σταυρούς και οι συντεταγμένες του κέντρου κάθε σταυρού ενεργοποιήστε το πεδίο επιλογής Αναγραφή συντεταγμένων σε σταυρούς και στο πεδίο Ύψος γραμμάτων σε cm πληκτρολογείστε το ύψος των γραμμάτων σε εκατοστά.

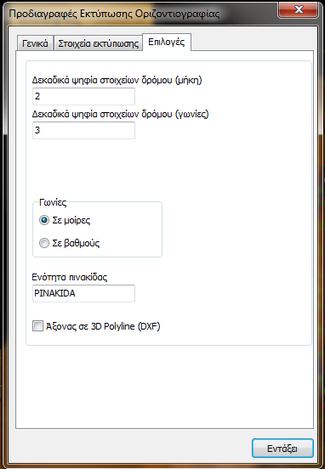

Ορισμός Δεκαδικών Ψηφίων Στοιχείων Εκτύπωσης

Στην καρτέλα Επιλογές, ορίζετε το πλήθος των δεκαδικών ψηφίων των μηκών τόσο για το δρόμο καθώς και τη μονάδα μέτρησης των γωνιών.
