Δημιουργία Παράπλευρων Οδών (service roads) |

|
|
Δημιουργία Παράπλευρων Οδών (service roads) |
|
Με την έκδοση Professional είναι δυνατή η αυτόματη δημιουργία των αξόνων παραπλεύρων οδών παράλληλων στην κύρια αρτηρία. Για να εκτελέσετε τη λειτουργία αυτή επιλέξτε το δρόμο που αποτελεί την κύρια αρτηρία. Από το μενού Χάραξη εκτελέστε την εντολή Νέος Δρόμος με Αντιγραφή Πολυγωνικής. Στην οθόνη θα εμφανιστεί το πλαίσιο διαλόγου του σχήματος:
|
Στο πεδίο Απόσταση πολυγωνικών πληκτρολογείστε την απόσταση του νέου άξονα της παράπλευρης οδού από τον άξονα της αρτηρίας. Η απόσταση εισάγεται θετική αν θέλετε ο νέος δρόμος να τοποθετηθεί δεξιά της αρτηρίας και αρνητική για αριστερά. Πατώντας OK το πρόγραμμα θα δημιουργήσει τον άξονα του νέου δρόμου, παράλληλο προς την αρτηρία. Αυτό συνεπάγεται, ότι η ακτίνα κάθε κορυφής του νέου δρόμου είναι μειωμένη ή επαυξημένη κατά την απόσταση των δύο δρόμων.
|
Πύκνωση με Βάση άλλο Δρόμο
Ο υπολογισμός και η τοποθέτηση των διατομών (π.χ του δρόμου 2) μπορεί να γίνει λαμβάνοντας υπόψη τις διατομές κάποιου άλλου δρόμου (π.χ. του δρόμου 1). Οι θέσεις των διατομών του δρόμου 2 θα προκύψουν από την τομή της προέκτασης των διατομών του κύριου δρόμου με τον άξονα του δρόμου 2. Επίσης, τα ονόματα των διατομών του δρόμου 2 θα είναι τα ίδια με αυτά των διατομών του δρόμου 1.

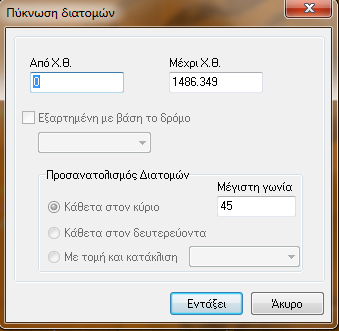

Η λειτουργία αυτή εκτελείται από το μενού Χάραξη επιλέγοντας το υπομενού Πύκνωση Διατομών και στη συνέχεια την εντολή Πύκνωση Διατομών (Μερική/Εξαρτημένη). Στο πλαίσιο διαλόγου που θα εμφανιστεί,
πληκτρολογείστε τις χιλιομετρικές θέσεις του τμήματος, που θέλετε να γίνει μερική πύκνωση στα πεδία Από Χ.Θ. και Μέχρι Χ.Θ.. Για να γίνει πύκνωση διατομών όπως περιγράφηκε παραπάνω ενεργοποιήστε το πεδίο Εξαρτημένη με βάση το δρόμο και επιλέξτε από την πτυσσόμενη λίστα επιλογής τον δρόμο βάσει του οποίου θα γίνει η πύκνωση των διατομών. Για την περίπτωση των παράπλευρων δρόμων στην ενότητα Προσανατολισμός Διατομών ενεργοποιήστε την επιλογή Κάθετα στον κύριο. Τέλος πατήστε Εντάξει για να γίνει η πύκνωση.
Περισσότερα στοιχεία για τις σύνθετες διατομές και την μερική/εξαρτημένη πύκνωση των διατομών μπορείτε να βρείτε στο κεφάλαιο Σύνθετες Διατομές - Οριζοντιογραφία.
