Εισαγωγή και Διόρθωση Διαπλατύνσεων Οδοστρώματος



Η έννοια της διαπλάτυνσης οδοστρώματος στο Tessera, σημαίνει αύξηση ή μείωση του ημιπλάτους του οδοστρώματος στην αριστερή ή τη δεξιά πλευρά του. Με τη χρήση των διαπλατύνσεων διαμορφώνετε τις οριογραμμές του οδοστρώματος. Από το πρόγραμμα δημιουργούνται δύο ειδών διαπλατύνσεις οδοστρώματος. Το πρώτο είδος αφορά τη διεύρυνση του οδοστρώματος για τη δημιουργία πρόσθετων λωρίδων κυκλοφορίας, ενώ το δεύτερο αφορά την αυτόματη διαπλάτυνση οδοστρώματος σε καμπύλες.



Εισαγωγή και Διόρθωση Διαπλάτυνσης Οδοστρώματος



Επιλέξτε το δρόμο που θέλετε να εισάγετε διαπλάτυνση και από το μενού Χάραξη, επιλέξτε Διαπλατύνσεις και στη συνέχεια Νέα Διαπλάτυνση Οδοστρώματος.

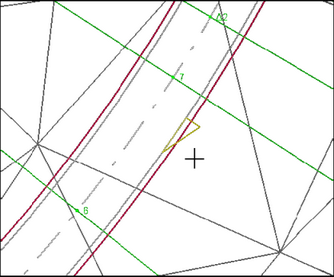

Το πρόγραμμα δημιουργεί μια μετακινούμενη σχεδίαση της διαπλάτυνσης με ένα τρίγωνο κίτρινου χρώματος, η οποία καθορίζεται από τη θέση του δείκτη του ποντικιού. Με το ποντίκι καθορίζετε επίσης και την πλευρά του δρόμου, στην οποία θα γίνει διαπλάτυνση. Αφού επιλέξετε την κατάλληλη θέση, κάντε αριστερό κλικ για να εισαχθεί η διαπλάτυνση. Παρατηρήστε στο επόμενο σχήμα ότι η νέα διαπλάτυνση διαμορφώνει τις οριογραμμές τόσο του οδοστρώματος όσο και του καταστρώματος.







Στο τελευταίο πεδίο δίνεται ο τύπος της διαπλάτυνσης, που αφορά κυριώς τη μορφή των τόξων στρογγύλευσης που χρησιμοποιούνται.



Κλείνοντας το παράθυρο, το πρόγραμμα θα τοποθετήσει τη διαπλάτυνση, σύμφωνα με τα στοιχεία που ορίσατε, από τη θέση που δώσατε μέχρι το τέλος του δρόμου. Με την εισαγωγή κάθε διαπλάτυνσης οδοστρώματος, γίνεται και εισαγωγή μιας αντίστοιχης διαφοροποίησης ερείσματος με τα ίδια χαρακτηριστικά. Δηλαδή, η διαφοροποίηση του πλάτους του δρόμου (διαπλάτυνση) επηρεάζει (διαφοροποιεί) και το έρεισμα (οριογραμμές καταστρώματος), ενώ δε συμβαίνει το ίδιο με την εισαγωγή διαπλάτυνσης ερεισμάτων η οποία περιγράφεται σε επόμενη παράγραφο.

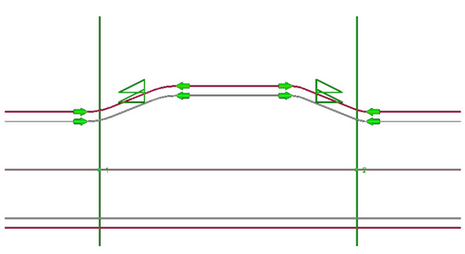

Στη συνέχεια μπορείτε να εισάγετε μια άλλη διαπλάτυνση, με αρνητική τιμή πλάτους (με μέτρο ίδιο με το προηγούμενο) σε κάποια θέση μετά την πρώτη, ώστε να δημιουργήσετε ένα τμήμα του δρόμου σαν αυτό που φαίνεται στο σχήμα:

Στο συγκεκριμένο παράδειγμα δόθηκε, για την πρώτη, πλάτος διαπλάτυνσης +2, ενώ για την δεύτερη -2.



Σημειώστε ότι είναι δυνατή η εισαγωγή και άλλων διαπλατύνσεων ανάμεσα στις δύο παραπάνω διαπλατύνσεις. Στην περίπτωση που η εισαγωγή διαπλάτυνσης προκαλεί επικάλυψη με κάποια ήδη υπάρχουσα ή τα μεγέθη που έχετε δώσει δεν είναι συμβατά μεταξύ τους, τότε το πρόγραμμα θα σας ενημερώσει για αυτό το σφάλμα και δε θα λάβει υπόψη του τη διαπλάτυνση στη διαμόρφωση των οριογραμμών, ενώ τα βέλη που σηματοδοτούν την αρχή και το τέλος της διαπλάτυνσης καθώς και το αντίστοιχο τρίγωνο χρωματίζονται με κίτρινο χρώμα.

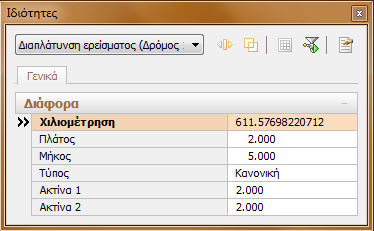

Η διόρθωση των διαπλατύνσεων γίνεται με τον ίδιο τρόπο που γίνονται και οι διορθώσεις όλων των στοιχείων (Διατομές, κορυφές, σημεία, περίμετροι κ.τ.λ). Δηλαδή, με δεξί κλικ πάνω στο στοιχείο που θέλετε να διορθώσετε, αφού γίνει πρώτα η επιλογή του. Για να επιλέξετε μια διαπλάτυνση κάντε αριστερό κλικ μέσα στο τρίγωνο της διαπλάτυνσης και ακολούθως με δεξί κλικ θα εμφανιστεί το μενού για τη διόρθωση της διαπλάτυνσης. Επιλέξτε Ιδιότητες για να εμφανίσετε το πλαίσιο διαλόγου και δώστε τα νέα στοιχεία που θέλετε. Για κάθε διόρθωση της διαπλάτυνσης θα γίνεται και διόρθωση της αντίστοιχης διαπλάτυνσης ερείσματος.



Για τη διαγραφή της διαπλάτυνσης επιλέξτε από το μενού συντόμευση, που εμφανίζεται αν κάνετε δεξί κλικ στην περιοχή σχεδίασης έχοντας επιλεγμένη την διαπλάτυνση, την εντολή Διαγραφή αντικειμένου "Διαπλάτυνση... (Δρόμος...)". Αν είναι επιλεγμένη και η αντίστοιχη Διαπλάτυνση ερείσματος τότε στο μενού συντόμευσης θα εμφανιστεί η εντολή Διαγραφή αντικειμένων με την εκτέλεση της οποίας θα διαγραφούν και οι 2 διαπλατύνσεις.



Εισαγωγή και Διόρθωση Διαπλάτυνσης Οδοστρώματος σε Καμπύλη



Αν θέλετε να εισάγετε μια διαπλάτυνση πάνω σε μια καμπύλη, επιλέξτε την κορυφή του δρόμου, που θέλετε να εισάγετε διαπλάτυνση, και από το μενού Χάραξη, επιλέξτε το βοηθητικό μενού Διαπλατύνσεις και στη συνέχεια εκτελέστε την εντολή Νέα Διαπλάτυνση σε Καμπύλη. Το πρόγραμμα θα υπολογίσει την απαιτούμενη διαπλάτυνση με βάση τον τύπο οχήματος τον οποίο έχετε ορίσει στην ενότητα Τύπος Οχήματος, στην καρτέλα Γενικά του πλαισίου διαλόγου της εντολής Προδιαγραφές δρόμου του μενού Χάραξη.





Η διόρθωση της διαπλάτυνσης καμπύλης γίνεται με τον ίδιο τρόπο που γίνονται και οι διορθώσεις όλων των στοιχείων. Κάντε αριστερό κλικ μέσα στο τρίγωνο της διαπλάτυνσης και ακολούθως με δεξί κλικ θα εμφανιστεί το μενού για τη διόρθωση της διαπλάτυνσης. Επιλέξτε Ιδιότητες και δώστε τα νέα στοιχεία.



Εισαγωγή και Διόρθωση Διαπλάτυνσης Ερείσματος



Η έννοια της διαπλάτυνσης ερείσματος στο πρόγραμμα σημαίνει αύξηση ή μείωση του ημιπλάτους του καταστρώματος στην αριστερή ή δεξιά πλευρά του. Με τη χρήση των διαπλατύνσεων ερεισμάτων διαμορφώνετε τις οριογραμμές του καταστρώματος. Όπως αναφέραμε στην προηγούμενη παράγραφο, κάθε εισαγωγή διαπλάτυνσης οδοστρώματος σημαίνει αυτόματα και εισαγωγή διαπλάτυνσης ερείσματος. Είναι δυνατή όμως και η εισαγωγή διαπλατύνσεων ερεισμάτων ανεξάρτητα από τις διαπλατύνσεις οδοστρώματος.



Για την εισαγωγή των συγκεκριμένων διαπλατύνσεων ερεισμάτων (χωρίς μεταβολή του πλάτους του οδοστρώματος), από το μενού Χάραξη επιλέξτε Διαπλατύνσεις και στη συνέχεια εκτελέστε την εντολή Νέα Διαπλάτυνση Ερείσματος. Η διαδικασία εισαγωγής είναι ίδια με αυτή που περιγράψαμε στην προηγούμενη παράγραφο για τις διαπλατύνσεις οδοστρώματος.



Για τη διόρθωση των διαπλατύνσεων ερεισμάτων ακολουθείται διαδικασία ανάλογη με αυτή της διόρθωσης των διαπλατύνσεων, ανεξάρτητα αν το έρεισμα έχει προκύψει από εισαγωγή αντίστοιχης διαπλάτυνσης οδοστρώματος ή όχι. Σε περίπτωση που το έρεισμα αντιστοιχεί (έχει την ίδια χιλιομετρική θέση αρχής) σε διαπλάτυνση οδοστρώματος, κάθε διόρθωση αυτής της διαπλάτυνσης θα επηρεάζει και τις παραμέτρους του. Γι' αυτό οι διορθώσεις στα στοιχεία των διαπλατύνσεων ερεισμάτων πρέπει να γίνονται μετά τις διορθώσεις των αντίστοιχων διαπλατύνσεων οδοστρώματος. Όταν σε μια διαπλάτυνση ερείσματος, που αντιστοιχεί σε διαπλάτυνση οδοστρώματος αλλάξετε τη χιλιομετρική του θέση, αυτό παύει να θεωρείται αντίστοιχο της συγκεκριμένης διαπλάτυνσης οδοστρώματος.



Ισχύουν επίσης όσα αναφέραμε για τις διαπλατύνσεις οδοστρώματος σχετικά με την επικάλυψη της διαπλάτυνσης ερείσματος που εισάγετε ή διορθώνετε με μια γειτονική του. Για τη διαγραφή της διαπλάτυνσης ερείσματος επιλέξτε από το μενού συντόμευσης Διαγραφή αντικειμένου "Διαπλάτυνση ερείσματος (Δρόμος...)".



Εισαγωγή και Επεξεργασία Νησίδων



Η έννοια της νησίδας στο πρόγραμμα σημαίνει τη δημιουργία μιας ζώνης στο μέσο του οδοστρώματος. Η ζώνη αυτή καθορίζεται από δύο οριογραμμές, την αριστερή και δεξιά γραμμή νησίδας. Εδώ πρέπει να σημειωθεί ότι κατά τη δημιουργία των διατομών του δρόμου η Οριζοντιογραφία, εφοδιάζει το χώρο εργασίας Διατομές με τα διαγράμματα αριστερής και δεξιάς νησίδας, τα οποία μπορούν να χρησιμοποιηθούν για τον προσδιορισμό των εσωτερικών οριογραμμών του οδοστρώματος (περίπτωση διατομών διπλού κλάδου) ή/ και για την εισαγωγή κάποιου στερεού εγκιβωτισμού του οδοστρώματος με βάση το διάγραμμα αυτό (π.χ. κράσπεδο, N. Jersey).



Εισαγωγή Νησίδας



Ο καθορισμός του πλάτους της αριστερής και δεξιάς νησίδας, γίνεται ακριβώς με τον ίδιο τρόπο που γίνεται και ο καθορισμός του αριστερού και δεξιού ημιπλάτους του δρόμου για κάθε δρόμο του έργου ξεχωριστά. Τα πλάτη της νησίδας μπορούν να οριστούν από το πλαίσιο διαλόγου που εμφανίζεται με την εκτέλεση της εντολής Προδιαγραφές δρόμου, του μενού Χάραξη, στην καρτέλα Πλάτη. Σε κάθε περίπτωση στο πλαίσιο διαλόγου που εμφανίζεται στην οθόνη, δίνετε τα πλάτη της αριστερής και της δεξιάς νησίδας στα αντίστοιχα πεδία.

Με τον τρόπο αυτό δημιουργείται μια νησίδα σταθερού πλάτους από την αρχή μέχρι το τέλος του δρόμου στο κέντρο του καταστρώματος. Για να εμφανίζονται οι οριογραμμές των νησίδων, θα πρέπει να είναι επιλεγμένη η εμφάνιση των οριογραμμών του δρόμου.



Διαπλάτυνση Νησίδας



Στην παρούσα παράγραφο θα δείτε πώς μπορεί να γίνει η διαφοροποίηση των νησίδων στο δρόμο. Για να προσθέσετε μια διαπλάτυνση νησίδας, ενεργοποιήσετε την κατάσταση Δρόμος και επιλέξτε το δρόμο που σας ενδιαφέρει. Επιλέξτε από το μενού Χάραξη, το βοηθητικό μενού Διαπλατύνσεις και στη συνέχεια την εντολή Νέα Διαπλάτυνση Νησίδας.



Το πρόγραμμα θα κάνει μια μετακινούμενη πρόχειρη σχεδίαση της διαπλάτυνσης της νησίδας με κίτρινο χρώμα, στη χιλιομετρική θέση που καθορίζετε με το ποντίκι. Με το ποντίκι καθορίζετε επίσης, και την πλευρά του δρόμου στην οποία θα γίνει η διαπλάτυνση.

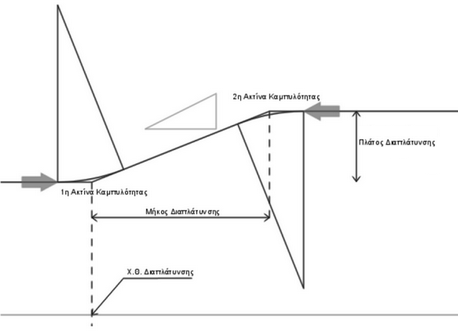

Στη συνέχεια επιλέξτε τη διαπλάτυνση και εκτελέστε την εντολή Ιδιότητες. Στο πρώτο πεδίο του παραθύρου διορθώστε την τιμή της χιλιομετρικής θέσης που θα εισαχθεί η διαπλάτυνση. Στο δεύτερο πεδίο δίνετε το πλάτος της διαπλάτυνσης. Αυτό μπορεί να είναι θετικό για απομάκρυνση από τον άξονα του δρόμου ή αρνητικό για μετακίνηση προς τον άξονα του δρόμου. Στα επόμενα τρία πεδία δίνετε το μήκος της διαπλάτυνσης, την πρώτη ακτίνα καμπυλότητας και τη δεύτερη ακτίνα καμπυλότητας αντίστοιχα. Στο τελευταίο πεδίο δίνεται ο τύπος της διαπλάτυνσης, που αφορά κυρίως τη μορφή των τόξων στρογγύλευσης που χρησιμοποιούνται.



Κλείνοντας το παράθυρο, το πρόγραμμα θα τοποθετήσει τη διαπλάτυνση, σύμφωνα με τα στοιχεία που ορίσατε, και θα διαμορφώσει την αντίστοιχη οριογραμμή νησίδας από τη θέση που δώσατε μέχρι το τέλος του δρόμου.



Διόρθωση Διαπλάτυνσης Νησίδας



Η διόρθωση των διαπλατύνσεων νησίδων γίνεται με τον ίδιο τρόπο που γίνονται και οι διορθώσεις όλων των στοιχείων (Διατομές, κορυφές, σημεία, περίμετροι κ.τ.λ). Κάνετε αριστερό κλικ μέσα στο τρίγωνο της και ακολούθως με δεξί κλικ θα εμφανιστεί το μενού από όπου επιλέγετε Ιδιότητες για να δώσετε τα νέα στοιχεία.



Διαγραφή Διαπλάτυνσης Νησίδας



Για τη διαγραφή της διαπλάτυνσης νησίδας επιλέξτε από το μενού που εμφανίζεται με δεξί κλικ την εντολή Διαγραφή αντικειμένου "Διαπλάτυνση νησίδας (Δρόμος...)".
