Δημιουργία Ισόπεδου Κόμβου



Για να εισάγετε έναν ισόπεδο κόμβο θα πρέπει να επιλέξετε τους δύο δρόμους στους οποίους θα δημιουργηθεί ο κόμβος (πολλαπλή επιλογή με το πλήκτρο Ctrl) και από το μενού που εμφανίζεται αν κάνετε δεξί κλικ να επιλέξετε την εντολή Νέος ισόπεδος κόμβος. Εναλλακτικά από την γραμμή εργαλείων Σχεδίαση Στοιχείων πατήστε το κουμπί . Σε περίπτωση διασταύρωσης (σταυρός) στον πρώτο τρόπο δημιουργίας κόμβου κύριος δρόμος θα θεωρηθεί αυτός που έχετε επιλέξει πρώτο ενώ στον δεύτερο κύριος θα είναι αυτός που έχει το πιο μεγάλο πλάτος οδοστρώματος. Στην περίπτωση που και οι δυο έχουν το ίδιο, τότε κύριος δρόμος θα θεωρηθεί αυτός που έχει το μεγαλύτερο πλάτος καταστρώματος.

Στην οθόνη θα εμφανισθεί, στο σημείο όπου υπήρχε τομή μεταξύ των δυο δρόμων, ένας ρόμβος ή ένα τρίγωνο που συμβολίζει τον κόμβο. Το σύμβολο αυτό είναι και η λαβή επιλογής του κόμβου. Επίσης θα εμφανισθεί η διαμόρφωση των οριογραμμών και των νησίδων του κόμβου που θα έχουν υπολογισθεί με βάση τις προκαθορισμένες Προδιαγραφές Ισόπεδων Κόμβων (Εξ Ορισμού) του προγράμματος.



Προδιαγραφές Ισόπεδων Κόμβων (Εξ Ορισμού)



Οι εξ ορισμού προδιαγραφές των ισόπεδων κόμβων ορίζονται από την εντολή Προδιαγραφές Ισόπεδων Κόμβων (Εξ Ορισμού) του υπομενού Κόμβοι του μενού Χάραξη. Στην οθόνη θα εμφανιστεί ένα παράθυρο διαλόγου με τέσσερις καρτέλες. Στην καρτέλα Τεταρτημόριο ορίζονται οι προδιαγραφές για τη μορφή της συναρμογής των τεταρτημορίων ενός κόμβου (ακτίνες, εκτροπές κλπ) και για την διαμόρφωση των αναγκαίων λωρίδων κυκλοφορίας. Στις καρτέλες Μεγάλη Σταγόνα και Μικρή Σταγόνα ορίζονται οι προδιαγραφές κατασκευής των σταγόνων. Τέλος στην καρτέλα Γενικά ορίζονται οι προδιαγραφές της νησίδας και των διαπλατύνσεων του κεντρικού δρόμου.



Προδιαγραφές κόμβου



Ένας κόμβος μπορεί να έχει τη μορφή διασταύρωσης (σταυρός) ή ταυ. Εκτός από την ανάλογη διαμόρφωση η μορφή αυτή συμβολίζεται με την αντίστοιχη λαβή, με έναν ρόμβο ή ένα τρίγωνο αντίστοιχα. Οι λαβές έχουν κίτρινο χρώμα για όλους τους κόμβους εκτός αυτής του επιλεγμένου που χρωματίζεται με μπλε. Επιλέγοντας τον κόμβο επιλέγετε ταυτόχρονα και ένα τεταρτημόριο, το τρέχον, το οποίο φαίνεται με άσπρο  χρώμα. Στο τρέχον τεταρτημόριο αντιστοιχεί ένα βέλος κατευθύνσεως το οποίο έχει το ίδιο χρώμα.

Στην περίπτωση που ο κόμβος έχει τη μορφή διασταύρωσης ενεργά είναι όλα τα τεταρτημόρια ενώ όταν είναι ταυ έχει μόνο δυο. Στα ανενεργά τεταρτημόρια υπάρχει μόνο η ενότητα Κίνηση προς:.

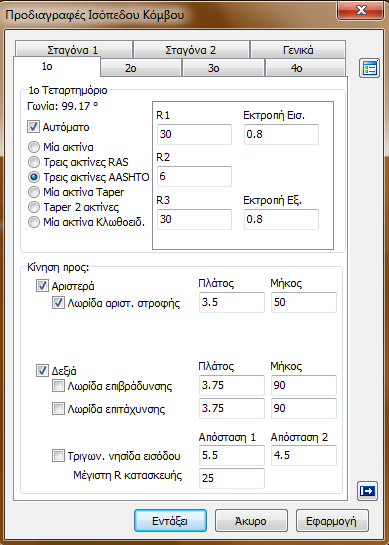

Για να ορίσετε τις προδιαγραφές ενός ισόπεδου κόμβου θα πρέπει να επιλέξετε τον κόμβο πατώντας πάνω στη λαβή του και από το μενού που εμφανίζεται εάν κάνετε δεξί κλικ να επιλέξετε την εντολή Προδιαγραφές ισόπεδου κόμβου. Στην οθόνη θα εμφανισθεί το ακόλουθο παράθυρο.





Το παράθυρο Προδιαγραφές Ισόπεδου Κόμβου αποτελείται από επτά καρτέλες. Οι τέσσερις πρώτες αναφέρονται στις ρυθμίσεις των τεταρτημορίων, οι δυο επόμενες στις σταγόνες και η τελευταία περιέχει γενικές ρυθμίσεις του κόμβου. Στο παράθυρο αυτό, όπου τρέχον είναι το 4ο τεταρτημόριο, μπορείτε να ορίσετε τις προδιαγραφές για τη μορφή της συναρμογής του τεταρτημορίου (ακτίνες) καθώς και κάποιες επιπλέον παραμέτρους που αφορούν την κυκλοφορία (επιπλέον λωρίδες).

Στην ενότητα 4ο Τεταρτημόριο μπορείτε να δείτε τη γωνία που σχηματίζουν οι δύο άξονες (σε βαθμούς) και να επιλέξετε έναν από τους έξι τρόπους συναρμογής που υπάρχουν:

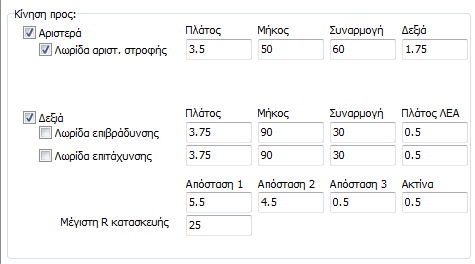

Στην ενότητα Κίνηση προς: μπορείτε να ορίσετε τις επιθυμητές κινήσεις των οχημάτων καθώς και το αν θα υπάρχουν λωρίδες αριστερής στρωφής, επιβράδυνσης, επιτάχυνσης και τριγωνική νησίδα. Στην ενότητα αυτή υπάρχουν επιπλέον ρυθμίσεις που εμφανίζονται πατώντας το κουμπί όπως φαίνεται παρακάτω:

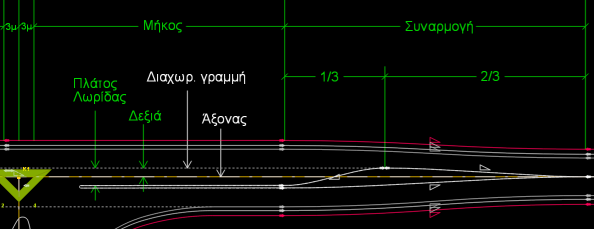

Τα στοιχεία της Λωρίδας αριστερής στροφής φαίνονται στο παρακάτω σχήμα:





Στο πεδίο Δεξιά ορίζεται το πλάτος του τμήματος της λωρίδας αριστερής στροφής που θα βρίσκεται δεξιά, με βάση τη φορά της λωρίδας, από τον άξονα του δρόμου. Η ελάχιστη τιμή που μπορεί να δεχτεί αυτό το πεδίο είναι 0 και η μέγιστη είναι το άθροισμα του πλάτους της λωρίδας αριστερής στροφής και του ελάχιστου πλάτους της νησίδας ή της διαγράμμισης. Με αυτόν τον τρόπο ορίζονται έμμεσα οι εκατέρωθεν διαπλατύνσεις (καρτέλα Γενικά στη συνέχεια) του κύριου δρόμου, οι οποίες είναι απαραίτητες για να διαμορφωθεί η λωρίδα αριστερής στροφής μαζί με τη νησίδα ή τη διαγράμμιση.

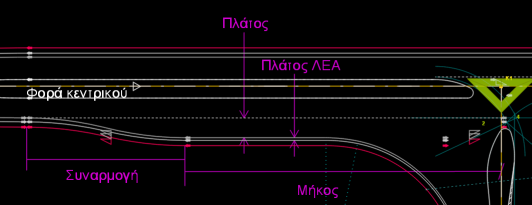

Τα στοιχεία της Λωρίδας επιβράδυνσης φαίνονται στο παρακάτω σχήμα:





Στο πεδίο Πλάτος ΛΕΑ ορίζεται η απόσταση της λωρίδας καθοδήγησης από το άκρο του οδοστρώματος. Αυτό το πλάτος εφαρμόζεται σε όλο το μήκος της λωρίδας επιβράδυνσης και μπορεί να διαφέρει από το πλάτος της Λωρίδας Έκτακτης Ανάγκης του κύριου δρόμου. Η μετάβαση από το ένα στο άλλο γίνεται αυτόματα στο τμήμα της συναρμογής με τη χρήση διαφορετικού πλάτους μεταβολής λωρίδας καθοδήγησης σε σχέση με το πλάτος της αντίστοιχης διαπλάτυνσης οδοστρώματος.

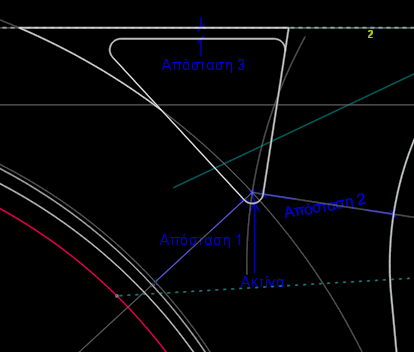

Τα στοιχεία που ορίζετε για την Τριγωνική νησίδα εμφανίζονται στο παρακάτω σχέδιο:





Στο ίδιο σχήμα φαίνεται και ο τρόπος κατασκευής της τριγωνικής νησίδας με τις γραμμές οδηγούς γκρίζου χρώματος. Οι γραμμές αυτές φαίνονται όταν από τις Επιλογές Οριζοντιογραφίας και από την κατηγορία Γενικά και την ενότητα Κόμβοι έχει επιλεγεί το πεδίο Βοηθητικά στοιχεία. Η Απόσταση 1, μαζί με την Απόσταση 2 και την Ακτίνα, καθορίζει το σημείο αρχής για την κατασκευή της τριγωνικής νησίδας. Η Απόσταση 1 λαμβάνεται μεταξύ της τριγωνικής νησίδας που θα κατασκευαστεί και της βοηθητικής γραμμής χρώματος γκρι που φαίνεται κοντά στη λωρίδα καθοδήγησης. Στη συνέχεια ο χρήστης πρέπει να επιλέξει την κατάλληλη συναρμογή ώστε η λωρίδα καθοδήγησης (ή η άκρη του οδοστρώματος) να προσεγγίζει την προαναφερθείσα βοηθητική γραμμή.

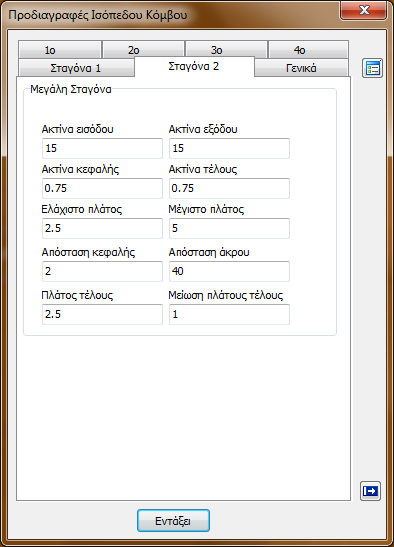

Η καρτέλα Σταγόνα 2 έχει την παρακάτω μορφή,





στην οποία μπορείτε να ορίσετε αν θέλετε να υπάρχει ή όχι σταγόνα στον κόμβο από το πεδίο Εμφάνιση. Επιπλέον μπορείτε να ενεργοποιήσετε το πεδίο Υποχρεωτικά μικρή στην περίπτωση που θέλετε να εισαχθεί μικρή σταγόνα ενώ υπάρχει λωρίδα αριστερής στροφής, η οποία σύμφωνα με τον τρόπο κατασκευής των σταγόνων που το πρόγραμμα χρησιμοποιεί θα οδηγούσε αυτόματα στην εισαγωγή μεγάλης.

Επίσης στην καρτέλα αυτή μπορείτε να ορίσετε όλες τις παραμέτρους που θέλετε να έχει η σταγόνα που έχει εισαχθεί είτε είναι μεγάλη είτε μικρή.

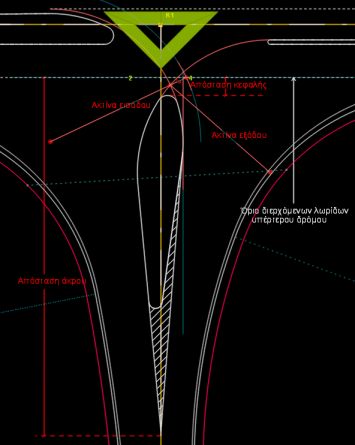

Στο παρακάτω σχήμα μπορείτε να δείτε τα βασικά στοιχεία που συντελούν στον υπολογισμό της μεγάλης σταγόνας:





Η σταγόνα οριοθετείται αρχικά μεταξύ των δύο τόξων που ορίζουν οι τροχιές εισόδου και εξόδου από τον υπέρτερο δρόμο. Οι ακτίνες που χρησιμοποιούνται για τις τροχιές ορίζονται αντίστοιχα στα πεδία Ακτίνα εισόδου και Ακτίνα εξόδου. Οι ακτίνες αυτές διαφοροποιούνται, ανά ένα μέτρο, από το πρόγραμμα, εμφανίζοντας το σχετικό μήνυμα, ώστε το πλάτος της σταγόνας που θα προκύψει να είναι μεταξύ των ορίων που ορίζονται από τα πεδία Ελάχιστο πλάτος και Μέγιστο πλάτος.

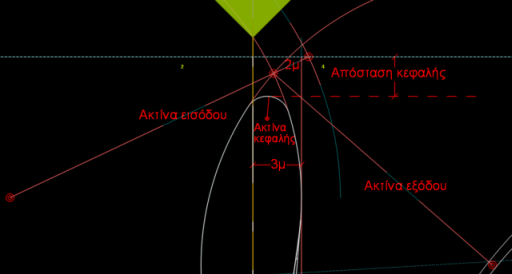

Το τόξο με Ακτίνα κεφαλής στρογγυλεύει το μπροστινό τμήμα της σταγόνας όπως φαίνεται στη λεπτομέρεια του παραπάνω σχήματος. Η ακτίνα κεφαλής διαφοροποιείται επίσης από το πρόγραμμα ώστε να υπάρχει η Απόσταση κεφαλής από το όριο των διερχόμενων λωρίδων του υπέρτερου δρόμου. Σε περίπτωση διαφοροποίησης εμφανίζεται και το αντίστοιχο μήνυμα. Στη συνέχεια η σταγόνα περιορίζεται από δύο εφαπτόμενες ευθείες, προς τα δύο αρχικά τόξα. Οι εφαπτόμενες ξεκινούν από ένα σημείο που καθορίζεται από την Απόσταση άκρου. Η απόσταση αυτή υπολογίζεται από το όριο των διερχόμενων λωρίδων του υπέρτερου δρόμου.

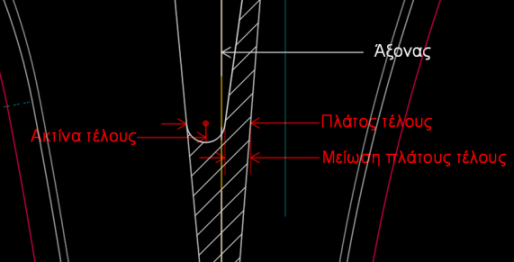

Το τέλος της σταγόνας ορίζεται εφαρμόζοντας, καταρχήν, το Πλάτος τέλους μεταξύ των δύο εφαπτόμενων ευθειών. Στη συνέχεια η σταγόνα περιορίζεται περισσότερο εφαρμόζοντας τη Μείωση πλάτους τέλους με τη χάραξη μίας παράλληλης στην εφαπτομένη, από την πλευρά του ρεύματος εισόδου. Η σταγόνα κλείνει στο πίσω μέρος της εφαρμόζοντας τόξο με Ακτίνα τέλους. Στη λεπτομέρεια του παραπάνω σχήματος φαίνονται τα στοιχεία που σχετίζονται με τον υπολογισμό του τέλους της σταγόνας.



Το πρόγραμμα εισάγει αυτόματα μικρή σταγόνα στην περίπτωση που στον κύριο δρόμο δεν υπάρχει λωρίδα αριστερής στροφής. Η καρτέλα Σταγόνα 2 διαμορφώνεται όπως φαίνεται στο ακόλουθο παράθυρο διαλόγου,





το οποίο εκτός από ορισμένα χαρακτηριστικά της μεγάλης σταγόνας περιλαμβάνει τις επιπλέον επιλογές Πλάτος και Απόσταση κέντρου.

Η σταγόνα οριοθετείται αρχικά μεταξύ των δύο τόξων που ορίζουν οι τροχιές εισόδου και εξόδου από τον υπέρτερο δρόμο. Οι ακτίνες που χρησιμοποιούνται για τις τροχιές ορίζονται αντίστοιχα στα πεδία Ακτίνα εισόδου και Ακτίνα εξόδου. Τα τόξα αυτά εφάπτονται σε δύο παράλληλες γραμμές, που η μεταξύ τους απόσταση είναι ίση με το Πλάτος. Οι δύο αυτές γραμμές είναι παράλληλες σε μια ευθεία που προκύπτει από τη στροφή του άξονα του δευτερεύοντα δρόμου κατά 6 βαθμούς γύρω από ένα σημείο που απέχει από το όριο των διερχόμενων λωρίδων του υπέρτερου δρόμου κατά Απόσταση κέντρου.

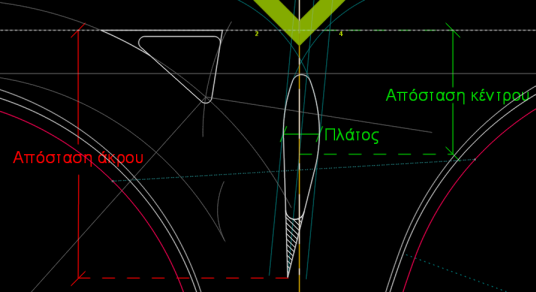

Το τόξο με Ακτίνα κεφαλής στρογγυλεύει το μπροστινό τμήμα της σταγόνας. Στη συνέχεια η σταγόνα περιορίζεται από δύο εφαπτόμενες ευθείες προς τα δύο αρχικά τόξα. Οι ευθείες αυτές ξεκινούν από ένα σημείο, που καθορίζεται από την Απόσταση άκρου. Η απόσταση αυτή υπολογίζεται από το όριο των διερχόμενων λωρίδων του υπέρτερου δρόμου. Το τέλος της σταγόνας ορίζεται εφαρμόζοντας τόξο με Ακτίνα τέλους. Τα παράπανω μεγέθη φαίνονται στο σχήμα που ακολουθεί:

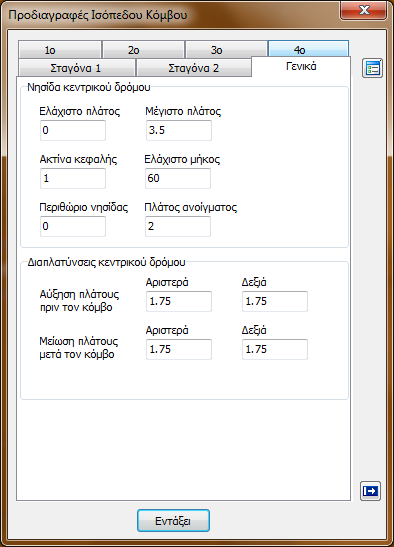

Στη καρτέλα Γενικά μπορείτε να ορίσετε γενικές προδιαγραφές που αφορούν τις νησίδες και τις διαπλατύνσεις του κεντρικού δρόμου. Η καρτέλα διαμορφώνεται όπως φαίνεται παρακάτω:

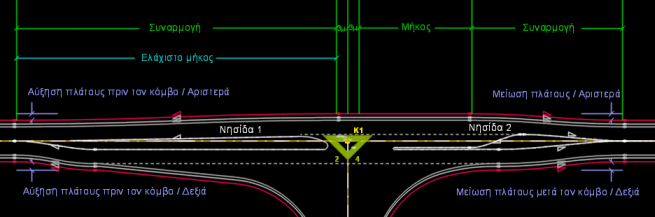

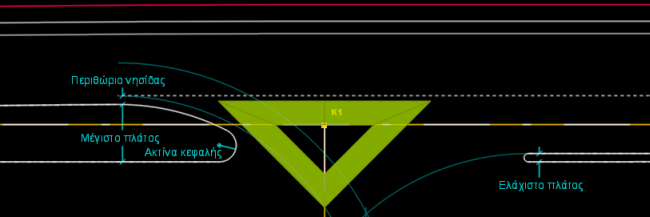

Στην ενότητα Νησίδα κεντρικού δρόμου μπορείτε να ορίσετε το ελάχιστο και το μέγιστο πλάτος, την ακτίνα κεφαλής, το ελάχιστο μήκος καθώς και το περιθώριο της νησίδας. Τα μεγέθη αυτά φαίνονται στα παρακάτω σχέδια:







Τα μήκη των συναρμογών πριν και μετά τον κόμβο είναι ίδια. Η μόνη περίπτωση που διαφοροποιούνται είναι αν το Ελάχιστο μήκος, που αναφέρεται στο μήκος της νησίδας 1, έχει μεγαλύτερη τιμή από τη Συναρμογή της Λωρίδας αριστερής στροφής. Τότε το μήκος της νησίδας 1 γίνεται μεγαλύτερο από το μήκος συναρμογής της νησίδας 2 και ίσο με το Ελάχιστο μήκος.

Σε περιπτώσεις όπως αλλαγής πλάτους των λωρίδων κυκλοφορίας ή του πεδίου Δεξιά των λωρίδων αριστερής στροφής (2ο ή /και 3ο τεταρτημόριο) για τη σωστή και αυτόματη ρύθμιση των διαπλατύνσεων, που εισάγονται αυτόματα πριν και μετά τον κόμβο, πατήστε το κουμπί Προτεινόμενες τιμές που βρίσκεται στην καρτέλα Γενικά.
