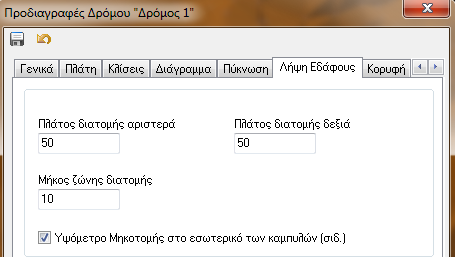

Το πλάτος λήψης εδάφους των διατομών ενός δρόμου, μπορείτε να το ορίσετε από το πλαίσιο διαλόγου που εμφανίζεται με την εκτέλεση της εντολής Προδιαγραφές Δρόμου, του μενού Χάραξη, στην καρτέλα Λήψη Εδάφους.





Στα πεδία Πλάτος διατομής αριστερά και δεξιά ορίζετε το πλάτος που θέλετε να έχει το έδαφος της κάθε διατομής.

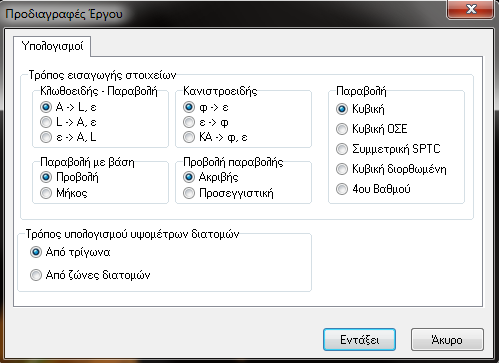

Το πεδίο Μήκος ζώνης διατομών το χρησιμοποιείτε στην περίπτωση που δεν έχετε μοντέλο εδάφους, αλλά σημεία πάνω ή κοντά στο επίπεδο των διατομών, για να ορίσετε το μήκος της ζώνης. Μπορείτε να αλλάξετε τον τρόπο λήψης του εδάφους ενεργοποιώντας την επιλογή Από ζώνη διατομών, στο πλαίσιο διαλόγου της εντολής Γενικές Προδιαγραφές του μενού Έργο, στην καρτέλα Υπολογισμοί, στην ενότητα Τρόπος υπολογισμού υψομέτρων διατομών.







Στη συγκεκριμένη περίπτωση το πρόγραμμα δημιουργεί φυσικό έδαφος προβάλλοντας τα σημεία που περιέχονται σε μια ζώνη γύρω από κάθε διατομή, πάνω στον άξονα της διατομής.
