Όταν από τις Επιλογές Εμφάνισης επιλέξουμε για ένα δρόμο Συμπαγής και Χρωματισμός κλίσεων τότε θα έχουμε μια χρωματική απεικόνιση της συνισταμένης (ή λοξής) κλίσης του οδοστρώματος σε όλο το πλάτος και το μήκος του. Αυτή η χρωματική απεικόνιση είναι ιδιαίτερα χρήσιμη για τον έλεγχο της απορροής των ομβρίων καθώς και για τον έλεγχο υπέρβασης της μέγιστης επιτρεπτής λοξής κλίσης. Με την ανάλυση κλίσεων επιλέγουμε τον τρόπο που θα γίνει αυτή η χρωματική απεικόνιση ενώ αναγκαία προϋπόθεση είναι να έχει ολοκληρωθεί η οριζόντια και η κατακόρυφη χάραξη. Μετά από κάθε αλλαγή των χαρακτηριστικών της οδού ή της χρωματικής κλίμακας η απεικόνιση αυτόματα ανανεώνεται.



Επιλογή Κλίμακας Κλίσεων

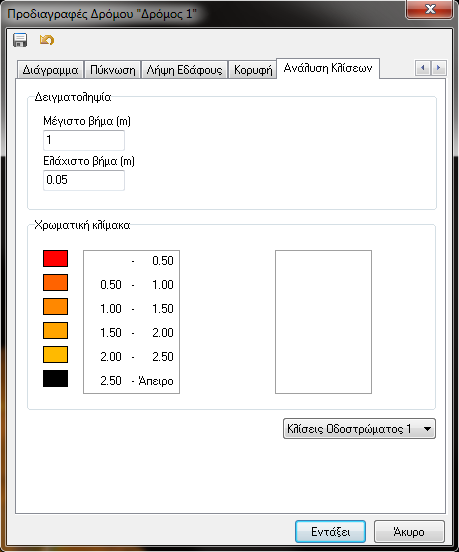

Για να επιλέξετε την κλίμακα που επιθυμείτε, μπορείτε να την ορίσετε από το πλαίσιο διαλόγου που εμφανίζεται με την εκτέλεση της εντολής Προδιαγραφές Δρόμου, του μενού Χάραξη, στην καρτέλα Ανάλυση Κλίσεων. Στην οθόνη εμφανίζεται το παρακάτω παράθυρο:









Στην ενότητα Δειγματοληψία μπορείτε να ορίσετε το Μέγιστο και το Ελάχιστο βήμα σύμφωνα με τα οποία το πρόγραμμα ψάχνει να βρεί τις διαφορές κλίσεων στα τμήματα του δρόμου. Όσο πιο μεγάλα είναι τα βήματα αυτά τόσο πιο γρήγορα γίνεται η απεικόνιση αλλά με μικρότερη ακρίβεια.



Στην ενότητα Χρωματική Κλίμακα μπορείτε να επιλέξετε την κλίματα που επιθυμείτε από την πτυσσόμενη λίστα . Υπάρχουν πέντε έτοιμες κλίμακες κλίσεων οδοστρώματος από τις οποίες μπορείτε να την επιλέξετε. Επίσης έχετε τη δυνατότητα να ορίσετε μια νέα κλίμακα ή να τροποποιήσετε μία υπάρχουσα από την εντολή Ρύθμιση Χρωματικών Κλιμάκων του μενού Εργαλεία.
