Διαπλατύνσεις

Previous pageReturn to chapter overviewNext page

Η έννοια της διαπλάτυνσης οδοστρώματος, σημαίνει την αύξηση ή τη μείωση του ημιπλάτους του οδοστρώματος στην αριστερή ή τη δεξιά πλευρά του. Με τη χρήση των διαπλατύνσεων διαμορφώνετε τις οριογραμμές του οδοστρώματος.



Εισαγωγή και διόρθωση διαπλάτυνσης οδοστρώματος

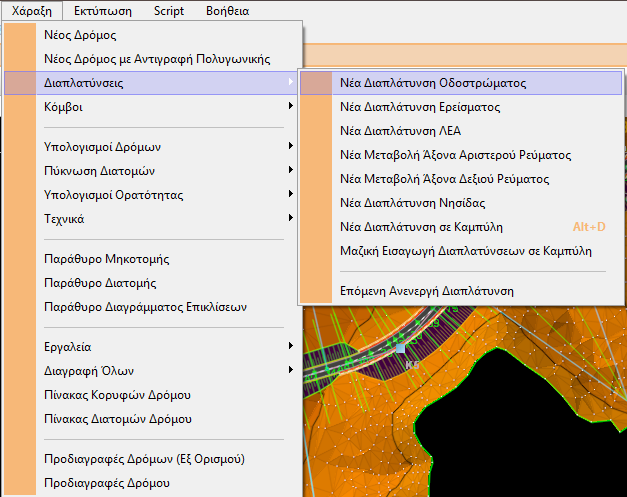

Επιλέξτε το δρόμο που θέλετε να εισάγετε τη διαπλάτυνση. Από το μενού Χάραξη, επιλέξτε Διαπλατύνσεις και στη συνέχεια Νέα Διαπλάτυνση Οδοστρώματος, επίσης η εισαγωγή της διαπλάτυνσης μπορεί να γίνει και από το κουμπί .

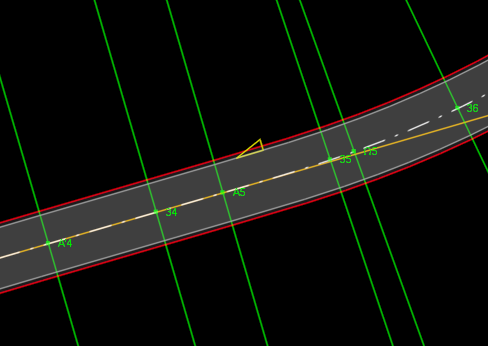

Το πρόγραμμα δημιουργεί μια μετακινούμενη σχεδίαση της διαπλάτυνσης με ένα τρίγωνο κίτρινου χρώματος, η οποία καθορίζεται από τη θέση του δείκτη του ποντικιού. Με το ποντίκι καθορίζετε επίσης και την πλευρά του δρόμου, στην οποία θα γίνει η διαπλάτυνση. Αφού επιλέξετε την κατάλληλη θέση, κάντε αριστερό κλικ για να εισαχθεί η διαπλάτυνση.

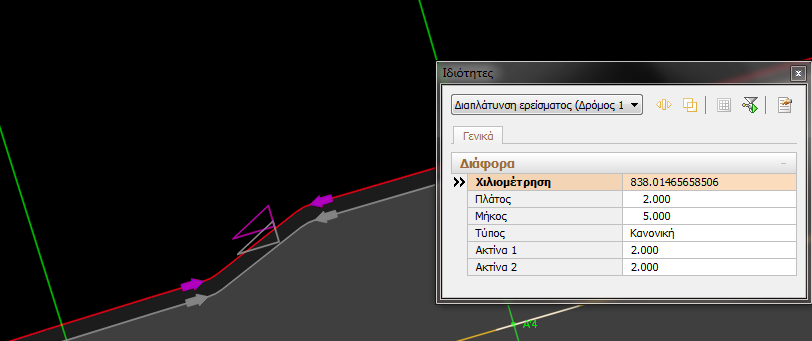

Στη συνέχεια επιλέξτε τη διαπλάτυνση και από το μενού συντόμευσης εκτελέστε την εντολή Ιδιότητες.





Στα πεδία του παραθύρου αυτού μπορείτε να διορθώσετε την τιμή της χιλιομετρικής θέσης στην οποία θα εισαχθεί η διαπλάτυνση, και να δώσετε το πλάτος της διαπλάτυνσης, το οποίο μπορεί να είναι θετικό για απομάκρυνση από τον άξονα του δρόμου ή αρνητικό για μετακίνηση προς τον άξονα του δρόμου. Ενώ στα υπόλοιπα πεδία δίνετε το μήκος της διαπλάτυνσης καθώς και την πρώτη και δεύτερη ακτίνα καμπυλότητας αντίστοιχα.
