Υπολογισμός Ισοϋψών

Previous pageReturn to chapter overviewNext page

Το επόμενο στάδιο της επεξεργασίας του εδάφους είναι ο υπολογισμός των ισοϋψών.



Η ισοδιάσταση των γραμμών για το τρέχον έδαφος ορίζεται από το πλαίσιο διαλόγου της εντολής Επιλογές Εδάφους από το μενού Έδαφος. Συγκεκριμένα πληκτρολογείτε στο πεδίο κειμένου Ισοδιάσταση, της ενότητας Υπολογισμός Ισούψών, στην καρτέλα Γενικά, την απόσταση μεταξύ δύο ισοϋψών. Στην ίδια ενότητα ορίζετε τη διαφορά υψομέτρων μεταξύ δύο κύριων ισοϋψών, στο πεδίο κειμένου Κύριες ισοϋψείς ανά.



Πως να υπολογίσετε τις ισουψείς

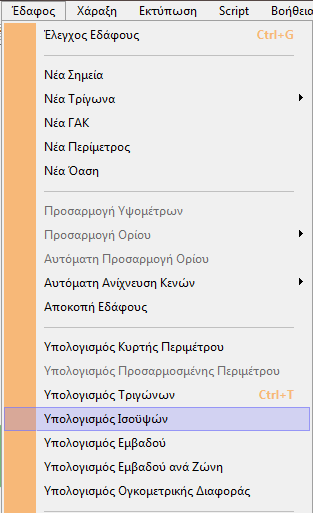

Από το μενού Έδαφος, εκτελέστε την εντολή Υπολογισμός Ισοϋψών. Το πρόγραμμα αρχίζει να δημιουργεί τις ισοϋψείς ανάλογα με τις ρυθμίσεις που έχετε ορίσει.

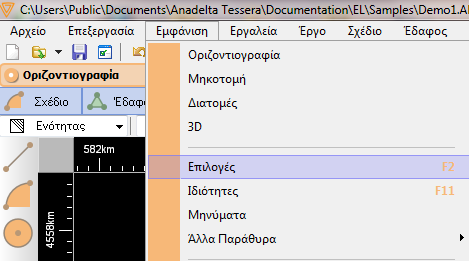

Από το μενού Εμφάνιση επιλέγοντας την εντολή Επιλογές ή από το κουμπί (Επιλογές Εμφάνισης) μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε την εμφάνιση των ισοϋψών.





Σε αυτό το σημείο, βλέποντας τις ισοϋψείς, είναι δυνατή η διόρθωση του μοντέλου εδάφους ώστε να απεικονίζει καλύτερα το ανάγλυφο. Για να φανούν τα αποτελέσματα των διορθώσεων στις ισοϋψείς πρέπει να επαναληφθεί η διαδικασία του υπολογισμού των ισοϋψών. Μπορείτε να επιλέξετε πως θα εμφανίζονται οι ισοϋψείς στην οθόνη (τεθλασμένες ή καμπύλες).
