Navigation:  Διατομές > Μαζικές λειτουργίες > Μαζική Εισαγωγή Τοιχίων

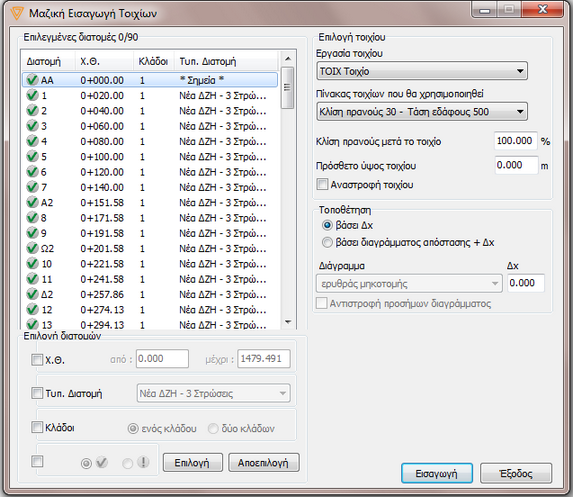

Οι λειτουργίες που αφορούν τα τοιχία, μπορούν να εκτελεστούν μαζικά για το σύνολο των διατομών ενός έργου μέσω της εντολής Εισαγωγή τοιχίων του μενού Μαζικές Λειτουργίες. Σκοπός της είναι η μαζική εισαγωγή γραμμών τοιχίων με προκαθορισμένη μορφή στις διατομές του τρέχοντος δρόμου ενός έργου. Το πλαίσιο διαλόγου από όπου γίνονται τα πιο πάνω εμφανίζεται αμέσως μετά την εκτέλεση της συγκεκριμένης εντολής.





Το πλαίσιο αποτελείται από τέσσερις ενότητες. Η ενότητα Επιλογή Τοιχίου, περιέχει τις παραμέτρους εισαγωγής του τοιχίου και είναι αντίστοιχες με αυτές που ορίζονται κατά την εισαγωγή του τοιχίου σε μια διατομή.



Η ενότητα Τοποθέτηση, αφορά τον καθορισμό της θέσης του τοιχίου, αφού στην μαζική εισαγωγή δεν είναι δυνατός αλλά ούτε και πρακτικός, ο ορισμός με το ποντίκι. Μπορείτε να ορίσετε το τοιχίο να τοποθετείται σε μια σταθερή θέση από τον άξονα της εκάστοτε διατομής, ενεργοποιώντας το πεδίο ελέγχου σε Δx απόσταση από άξονα και πληκτρολογώντας την απόσταση, στο πεδίο κειμένου Δx. Ακόμα μπορείτε να επιλέξετε στη σταθερή απόσταση να προστίθεται και μια δεύτερη που προκύπτει από ένα διάγραμμα, ανάλογα με την Χ.Θ. της διατομής. Αυτό γίνεται ενεργοποιώντας το πεδίο ελέγχου βάσει διαγράμματος από άξονα + Δx και επιλέγοντας από την πτυσσόμενη λίστα επιλογής Διάγραμμα ένα από τα διαγράμματα που περιέχει το αρχείο. Όταν πρόκειται να χρησιμοποιηθούν διαγράμματα, που αναφέρονται στο αριστερό τμήμα της διατομής, θα πρέπει να ενεργοποιείται το πεδίο επιλογής Αντιστροφή προσήμων διαγράμματος, ώστε οι τιμές τους να αντιστοιχίζονται στο αριστερό τμήμα της διατομής. Για να εισάγετε π.χ. ένα τοιχίο στην αριστερή πλευρά του οδοστρώματος και σε απόσταση δύο μέτρων από το τέλος αυτού, θα πρέπει να ενεργοποιήσετε το πεδίο επιλογής βάσει διαγράμματος από άξονα + Δx, να επιλέξετε από την πτυσσόμενη λίστα επιλογής το διάγραμμα πλάτους οδοστρώματος αριστερά, να πληκτρολογήσετε τον αριθμό 2 στο πεδίο Δx και να ενεργοποιήσετε το πεδίο επιλογής Αντιστροφή προσήμων διαγράμματος.



Αφού κάνετε όλες τις ρυθμίσιες, πατάτε το κουμπί Εισαγωγή. Το πρόγραμμα θα σας ενημερώσει για την ολοκλήρωση της διαδικασίας και για το αν προέκυψε κάποιο λάθος κατά την εκτέλεση αυτής, εμφανίζοντας το ανάλογο μήνυμα στη γραμμή μηνυμάτων στο κάτω μέρος της οθόνης.



Αφού τελειώσετε με την εισαγωγή τοιχίων, πατήστε το κουμπί Εντάξει, για να κλείσει το πλαίσιο διαλόγου και να επιστρέψετε στο παράθυρο του προγράμματος.
