Μαζική Ανάθεση Σχεδίων |

|
|
Μαζική Ανάθεση Σχεδίων |
|

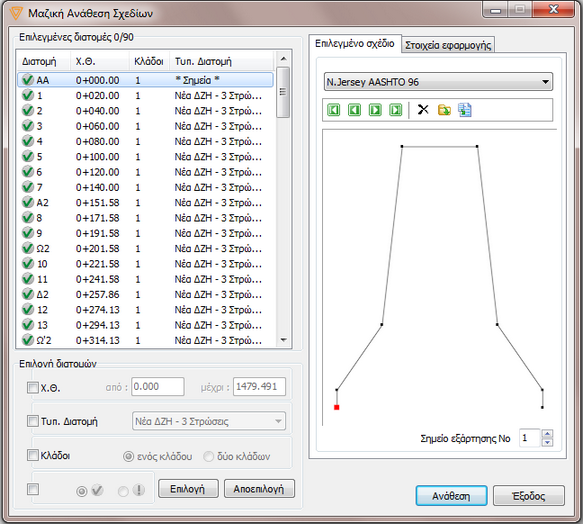

Οι λειτουργίες που αφορούν τα σχέδια, μπορούν να εκτελεστούν μαζικά για το σύνολο των διατομών ενός έργου μέσω της εντολής Ανάθεση σχεδίων του μενού Μαζικές Λειτουργίες. Εκτελώντας την εντολή αυτή εμφανίζεται το ακόλουθο πλαίσιο διαλόγου:
Από εδώ μπορείτε να εισάγετε - δημιουργήσετε νέες γραμμές σε ορισμένες διατομές ενός έργου, χρησιμοποιώντας μία γραμμή πρότυπο, η οποία πρέπει να υπάρχει ως σχέδιο στην εσωτερική βιβλιοθήκη σχεδίων του έργου.
Στο αριστερό μέρος του παράθυρου βρίσκονται δύο ενότητες, Επιλεγμένες διατομές και Επιλογή Διατομών, από τις οποίες επιλέγετε τις διατομές που θα εφαρμοστούν οι υπολογισμοί. Στο δεξί μέρος του παράθυρου υπάρχουν δύο καρτέλες, από τις οποίες γίνεται η ανάθεση των σχεδίων και η τοποθέτηση τους στις επιλεγμένες διατομές. Από την καρτέλα Επιλεγμένο Σχέδιο, επιλέγετε το σχέδιο της βιβλιοθήκης σχεδίων το οποίο θα εισαχθεί.

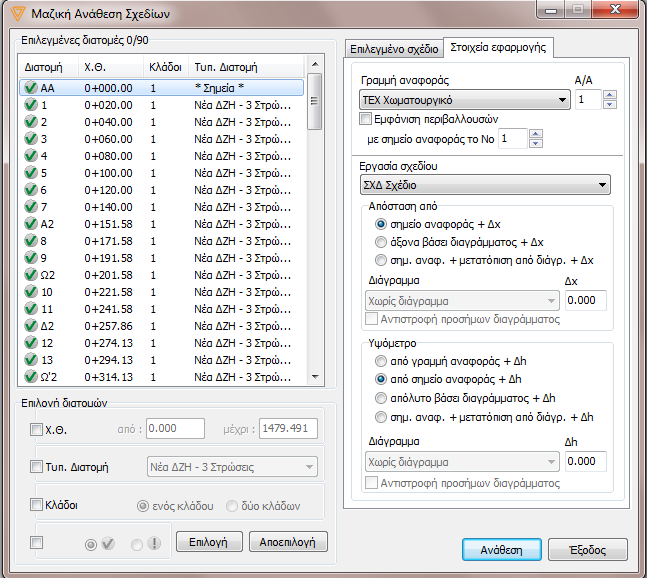

Στην καρτέλα Στοιχεία Εφαρμογής, επιλέγετε τη γραμμή που θα δημιουργηθεί και τον τρόπο με τον οποίο θα τοποθετηθεί το σχέδιο τόσο υψομετρικά όσο και οριζοντιογραφικά. Από την πτυσσόμενη λίστα Γραμμή στην οποία θα εισαχθεί το σχέδιο, επιλέγετε την τυπική εργασία στην οποία θα εισαχθεί το επιλεγμένο σχέδιο - πρότυπο μέσα στις διατομές, αν δηλαδή θα είναι σχέδιο, N. Jersey κ.λ.π. Από την πτυσσόμενη λίστα επιλογής Γραμμή αναφοράς, γίνεται η επιλογή της γραμμής βάσει της οποίας θα τοποθετηθεί η νέα γραμμή. Από το πεδίο Α/Α Γραμμής αναφοράς καθορίζετε τον αύξοντα αριθμό της γραμμής που θέλετε να επιλεγεί ως γραμμή αναφοράς. Ο καθορισμός του Α/Α έχει νόημα, αν έχετε επιλέξει ως γραμμή αναφοράς κάποια που βρίσκεται μέσα σε μια διατομή πάνω από μία φορά. Στη συνέχεια θα πρέπει να επιλεγεί κάποιο σημείο της γραμμής αναφοράς, με βάση το οποίο θα εφαρμοστούν τα σχέδια σε κάθε διατομή. Το σημείο αυτό καθορίζεται από το πεδίο κειμένου με σημείο αναφοράς το Νο. Ο Α/Α ενός σημείου εμφανίζεται στη γραμμή κατάστασης όταν αυτό είναι επιλεγμένο από την περιοχή σχεδίασης. Αν θέλετε το σχέδιο να τοποθετηθεί στο τελευταίο σημείο της γραμμής, μπορείτε να εισάγετε ένα μεγάλο αριθμό σε σχέση με τα σημεία που έχετε π.χ. 2000 και το σχέδιο θα τοποθετηθεί στο τελευταίο σημείο της γραμμής αναφοράς. Στο πεδίο μπορείτε να εισάγετε και αρνητικούς αριθμούς. Αν θέλετε το σχέδιο να εισαχθεί στο προτελευταίο σημείο της γραμμής, μπορείτε να δώσετε τον αριθμό -1 και ούτω καθεξής.
Η θέση που θα τοποθετηθεί το σχέδιο οριζόντια, μέσα στη διατομή καθορίζεται στην ενότητα Απόσταση από. Η τοποθέτηση μπορεί να γίνει με τρεις τρόπους:
| • | Ο πρώτος τρόπος είναι σημείο αναφοράς + Δx. Αν επιλέξετε αυτόν τον τρόπο το σχέδιο θα εισαχθεί, έτσι ώστε το σημείο εξάρτησης του να έχει την ίδια συντεταγμένη Χ με το ορισμένο από το χρήστη σημείο της γραμμής αναφοράς που δίνετε στο πεδίο με σημείο αναφοράς το Νο. Στη συντεταγμένη αυτή προστίθεται και η οριζόντια απόσταση που πληκτρολογείτε στο πεδίο κειμένου Δx. |
| • | Ο δεύτερος τρόπος είναι άξονα βάσει διαγράμματος + Δx, δηλαδή το σημείο εξάρτησης του σχεδίου, θα εισαχθεί έτσι ώστε να έχει ορισμένη απόσταση από τον άξονα της διατομής ανάλογα με τη Χιλιομετρική Θέση της. Η απόσταση υπολογίζεται για κάθε διατομή από το διάγραμμα, που επιλέγετε από την πτυσσόμενη λίστα επιλογής Διάγραμμα (π.χ. διάγραμμα πλάτους καταστρώματος). Όταν πρόκειται να χρησιμοποιηθούν διαγράμματα, που αναφέρονται στο αριστερό τμήμα της διατομής, θα πρέπει να ενεργοποιείται το πεδίο επιλογής Αντιστροφή πρόσημων διαγράμματος, ώστε οι τιμές τους να αντιστοιχίζονται στο αριστερό τμήμα της διατομής. Στο διάγραμμα αυτό, προστίθεται και η οριζόντια απόσταση που πληκτρολογείτε στο πεδίο κειμένου Δx. Η επιλογή Χωρίς Διάγραμμα, χρησιμοποιείται όταν θέλετε να χρησιμοποιηθεί μόνο η σταθερή απόσταση του πεδίου Δx σε σχέση με τον άξονα της κάθε διατομής. |
| • | Ο τρίτος και τελευταίος τρόπος εισαγωγής σχεδίου είναι ο συνδυασμός των δύο παραπάνω τρόπων. Με τη μέθοδο αυτή δηλαδή το σημείο εξάρτησης του σχεδίου, έχει συντεταγμένη Χ το άθροισμα της απόστασης στο πεδίο Δx, της συντεταγμένης Χ του σημείου αναφοράς και της τιμής του διαγράμματος στη Χ.Θ. κάθε διατομής. |
Η θέση που θα τοποθετηθεί το σχέδιο υψομετρικά μέσα στη διατομή, καθορίζεται στην ενότητα Υψόμετρο. Η τοποθέτηση μπορεί να γίνει με τέσσερις τρόπους:
| • | Ο πρώτος τρόπος είναι από γραμμή αναφοράς + Δh. Αν επιλέξετε αυτόν τον τρόπο, το σχέδιο θα εισαχθεί έτσι ώστε το σημείο εξάρτησής του, να έχει το υψόμετρο της γραμμής αναφοράς στην απόσταση από άξονα που προσδιορίστηκε στην προηγούμενη ενότητα. Στην συντεταγμένη αυτή προστίθεται και η κατακόρυφη απόσταση που πληκτρολογείτε στο πεδίο κειμένου Δh. |
| • | Ο δεύτερος τρόπος είναι από σημείο αναφοράς + Δh. Αν επιλέξετε αυτόν τον τρόπο το σχέδιο θα εισαχθεί έτσι ώστε το σημείο εξάρτησής του να έχει το ίδιο υψόμετρο με αυτό του σημείου που προσδιορίστηκε στο πεδίο με σημείο αναφοράς το Νο. Στη συντεταγμένη αυτή προστίθεται και η κατακόρυφη απόσταση που πληκτρολογείτε στο πεδίο κειμένου Δh. |
| • | Ο τρίτος τρόπος είναι απόλυτο βάσει διαγράμματος + Δh. Εδώ το σημείο εξάρτησης του σχεδίου, θα εισαχθεί έτσι ώστε να έχει μεταβλητό υψόμετρο, ανάλογα με τη Χιλιομετρική Θέση μιας διατομής. Το υψόμετρο αυτό υπολογίζεται για κάθε διατομή, από το διάγραμμα που επιλέγετε στην πτυσσόμενη λίστα επιλογής Διάγραμμα (π.χ. διάγραμμα ερυθράς μηκοτομής). Αν θέλετε οι τιμές του διαγράμματος να αλλάξουν πρόσημο, θα πρέπει να ενεργοποιήσετε το πεδίο επιλογής Αντιστροφή πρόσημων διαγράμματος. Στην τιμή που υπολογίζεται με το διάγραμμα, προστίθεται και η κατακόρυφη απόσταση που πληκτρολογείτε στο πεδίο κειμένου Δh. Η επιλογή Χωρίς Διάγραμμα, χρησιμοποιείται όταν θέλετε να χρησιμοποιηθεί μόνο η σταθερή απόσταση του πεδίου Δh. |
| • | Ο τέταρτος και τελευταίος τρόπος εισαγωγής σχεδίου είναι ο συνδυασμός του δεύτερου και του τρίτου τρόπου. Με τη μέθοδο αυτή δηλαδή το σημείο εξάρτησης του σχεδίου, έχει υψόμετρο το άθροισμα της απόστασης στο πεδίο Δh, του υψομέτρου του σημείου αναφοράς και της τιμής του διαγράμματος στη Χ.Θ. της διατομής. |
Αφού ρυθμίσετε όλες τις παραμέτρους, πατάτε το κουμπί Ανάθεση. Το πρόγραμμα θα σας ενημερώσει για την ολοκλήρωση της διαδικασίας και αν προέκυψε κάποιο λάθος κατά την εκτέλεση, εμφανίζεται το ανάλογο μήνυμα στη γραμμή μηνυμάτων στο κάτω μέρος της οθόνης.
Αν έχετε επιλέξει κάποια τυπική εργασία που να ανήκει σε μια από τις οικογένειες ΤΟΙΧ, ΣΕΓΚ ή ΣΟ, το πρόγραμμα θα εμφανίσει τα αντίστοιχα πλαίσια διαλόγου των σχημάτων. Εδώ πρέπει να ορίσετε τις ιδιότητες των γραμμών που θα εισαχθούν στις διατομές, όπως Κλάδο, Πλευρά κλπ, και να πατήσετε το κουμπί Εντάξει, για να συνεχιστεί και να ολοκληρωθεί η διαδικασία.
Αφού τελειώσετε με την ανάθεση σχεδίων, πατήστε το κουμπί Εντάξει, για να κλείσει το πλαίσιο διαλόγου και να επιστρέψετε στο παράθυρο του προγράμματος.
