Διατομές > Μαζικές λειτουργίες > Έδαφος από Εγκάρσιες Κλίσεις

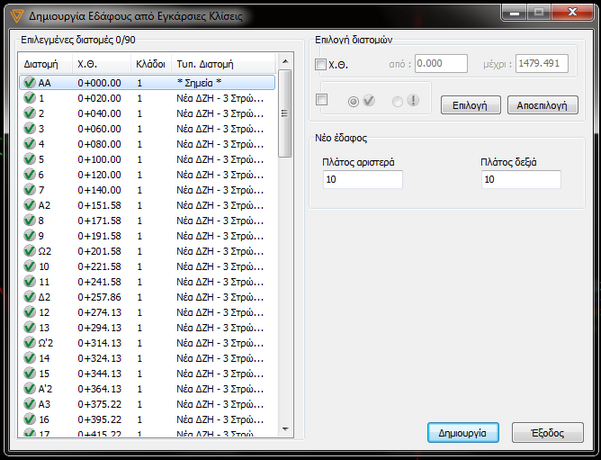

Το Anadelta Tessera παρέχει τη δυνατότητα δημιουργίας εδάφους από εγκάρσιες κλίσεις. Χρειάζεται σε περιπτώσεις που είναι αναγκαία μια προσεγγιστική παράσταση του φυσικού εδάφους, με μόνα γνωστά στοιχεία τη μηκοτομή και τις εγκάρσιες κλίσεις. Η λειτουργία αυτή εκτελείται από το μενού Μαζικές Λειτουργίες επιλέγοντας την εντολή Έδαφος από Εγκάρσιες Κλίσεις. Στην οθόνη θα εμφανισθεί το παρακάτω παράθυρο διαλόγου:

Για να δημιουργήσετε ένα νέο έδαφος από εγκάρσιες κλίσεις θα πρέπει πρώτα να φτίαξετε το Διάγραμμα Εγκάρσιων Κλίσεων (εάν αυτό δεν υπάρχει ήδη). Για τη δημιουργία ενός διαγράμματος πρέπει να ακολουθήσετε τα εξής βήματα:

•	Από το μενού Παράμετροι επιλέγετε την εντολή Διαγράμματα.

•

Από το πλαίσιο διαλόγου που ανοίγει πατάτε το κουμπί

. Με το πάτημα του κουμπιού αυτού ανοίγει μια πτυσσόμενη λίστα απ' όπου επιλέγετε το διάγραμμα που θέλετε να φτιάξετε (στην προκειμένη περίπτωση επιλέγετε το Διάγραμμα Εγκάρσιας Κλίσης Εδάφους). Οι τιμές που θα δώσετε για τις κλίσεις θα είναι (%), δηλαδή για κλίση 10% πληκτρολογήστε απλώς 10. Αρνητικές τιμές κλίσεων δηλώνουν έδαφος που κατεβαίνει από αριστερά προς τα δεξιά.

•	Στη συνέχεια εισάγετε τις τιμές που επιθυμείτε και πατάτε το κουμπί Εντάξει για να κλείσετε το παράθυρο.

Η επιλογή των διατομών, από το παραπάνω παράθυρο διαλόγου, μπορεί να γίνει είτε μαζικά, πατώντας το κουμπί Επιλογή, είτε με βάσει την Χιλιομετρκή Θέση τους.

Στο πλαίσιο Νέο Έδαφος στα πεδία Πλάτος αριστερά και Πλάτος δεξιά πληκτρολογείτε τα όρια του εδάφους που θα δημιουργηθεί.

Πατώντας το κουμπί Δημιουργία θα διαγραφεί το παλιό έδαφος και θα δημιουργηθεί ένα νέο με βάση τα στοιχεία που έχετε δώσει.
