Πρώτη Ματιά > Καθορισμός Σημείων

Κατά την εκτέλεση ενός μεγάλου αριθμού από τις εντολές του προγράμματος, όπως π.χ. για την εισαγωγή γραμμών, θα πρέπει να καθορίσετε σημεία. Στην περίπτωση αυτή το σταυρόνημα αλλάζει μορφή και στη γραμμή κατάστασης εμφανίζεται το μήνυμα Δώστε σημείο. Αυτό σημαίνει ότι θα πρέπει με κάποιον από τους διαθέσιμους τρόπους να ορίσετε τις συντεταγμένες X,Y για κάθε σημείο. Μπορείτε να χρησιμοποιήσετε το ποντίκι για να καθορίσετε ένα σημείο, κάνοντας αριστερό κλικ μέσα στην περιοχή σχεδίασης στο σημείο που επιθυμείτε ή να εισάγετε τις απόλυτες συντεταγμένες στη Φόρμα εισαγωγής.

Σύστημα Συντεταγμένων

Το Tessera χρησιμοποιεί ένα καρτεσιανό σύστημα συντεταγμένων. Το σύστημα αυτό έχει δύο άξονες x, y. Όταν εισάγετε τιμές συντεταγμένων, προσδιορίζετε την απόσταση ενός σημείου (σε μονάδες) και την κατεύθυνση (+ ή -) κατά μήκος των αξόνων X,Y σχετικά προς την αρχή των αξόνων(0,0). Εξ' ορισμού ο άξονας Χ είναι οριζόντιος και ο Υ κατακόρυφος.

Εμφάνιση Συντεταγμένων

Το Tessera εμφανίζει τις απόλυτες συντεταγμένες της τρέχουσας θέσης του σταυρονήματος στο αριστερό τμήμα της Γραμμής Κατάστασης. Οι συντεταγμένες μεταβάλλονται με την κίνηση του σταυρονήματος παρακολουθώντας τη θέση του.

Για τις περισσότερες γραμμές του προγράμματος μπορείτε να δείτε τις συντεταγμένες των σημείων τους από το παράθυρο της εντολής Ιδιοτήτες, είτε κατ' ευθείαν είτε εκτελώντας την εντολή Σημεία μέσα από το πλαίσιο της εντολής Ιδιοτήτες.

Εισαγωγή Απόλυτων Συντεταγμένων

Η εισαγωγή απόλυτων συντεταγμένων είναι ιδιαίτερα απλή.

Για να εισάγετε κατευθείαν απόλυτες συντεταγμένες:

1.	Εκτελέστε την εντολή που επιθυμείτε, μέχρι το στάδιο που θα σας ζητηθεί να ορίσετε ένα ή περισσότερα σημεία.

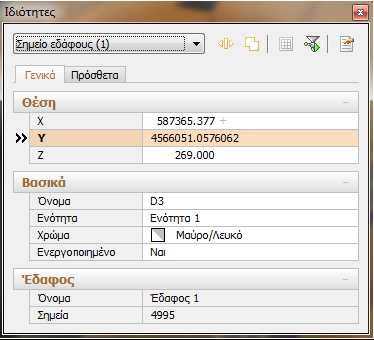

2.	Πατήστε δεξί κλίκ για να εμφανιστεί η εντολή Ιδιότητες, την επιλέγετε και ανοίγει το παραπάνω παράθυρο.

3.	Πληκτρολογείστε τις συντεταγμένες Χ και Υ στα αντίστοιχα πεδία, επίσης μπορείτε να διορθώσετε και τα άλλα κελιά του παραθύρου.

Αν θέλετε να ορίσετε και άλλα σημεία, επαναλάβετε την ίδια διαδικασία.

Κάνναβος

Ο κάνναβος είναι μια ορθογωνισμένη διάταξη γραμμών που εκτείνεται σε όλη την περιοχή σχεδίασης. Η λειτουργία του είναι παρόμοια με τη χρήση ενός διαφανούς μιλιμετρέ χαρτιού πάνω από ένα σχέδιο σας σε χαρτί. Η χρήση του βοηθά στη στοίχιση αντικειμένων και στην οπτική εκτίμηση των πραγματικών αποστάσεων. Ο κάνναβος δεν εκτυπώνεται στους χώρους εργασίας Μηκοτομή και Διατομές. Εάν κάνετε zoom in ή out το μέγεθος του καννάβου προσαρμόζεται αυτόματα, ανάλογα με τη μεγέθυνση.

Χρήση της Προσέγγισης

Η χρησιμοποίηση της προσέγγισης είναι ένας γρήγορος τρόπος για να εντοπίσετε ή να καθορίσετε, ανάλογα με τη λειτουργία που εκτελείτε, την ακριβή θέση ενός σημείου χωρίς να γνωρίζετε τις ακριβείς συντεταγμένες του. Προφανώς η μέθοδος αυτή παρέχει πολυ μεγάλη ακρίβεια και ευκολία.

Η προσέγγιση μπορεί να χρησιμοποιηθεί οποτεδήποτε, το Tessera σας ζητά να ορίσετε ένα σημείο. Μπορείτε να ενεργοποιήσετε ένα ή περισσότερα είδη προσέγγισης ταυτόχρονα. Η προσέγγιση παραμένει ενεργή μέχρι να την απενεργοποιήσετε.

Μέτρηση Απόστασης και Γωνίας

Μπορείτε να δείτε τις ακόλουθες πληροφορίες μεταξύ δύο σημείων, που θα ορίσετε.

1.	Την απόσταση μεταξύ των σημείων.

2.	Τη γωνία του ευθύγραμμου τμήματος ως προς την οριζόντιο, μετρούμενη αριστερόστροφα.

3.	Την προβολή της απόστασης στους άξονες X και Y (Dx και Dy αντίστοιχα).

Οι πληροφορίες αυτές σας βοηθούν να ελέγξετε την ακρίβεια των στοιχείων σας.

Πως να μετρήσετε μια απόσταση

1.	Από το μενού Εμφάνιση, επιλέξτε την εντολή Μέτρηση Απόστασης ή πατήστε τα πλήκτρα <Alt>+<W> ή από τη βασική γραμμή εργαλείων πατήστε το κουμπί .

2.	Ορίστε το πρώτο και το δεύτερο σημείο της απόστασης την οποία θέλετε να μετρήσετε.

Το Tessera θα εμφανίσει επίσης την απόσταση και τις τιμές των Dx και Dy στο τρίτο τμήμα της γραμμής κατάστασης όπως φαίνεται παρακάτω.
