Πρώτη Ματιά > Διαχείριση Έργου

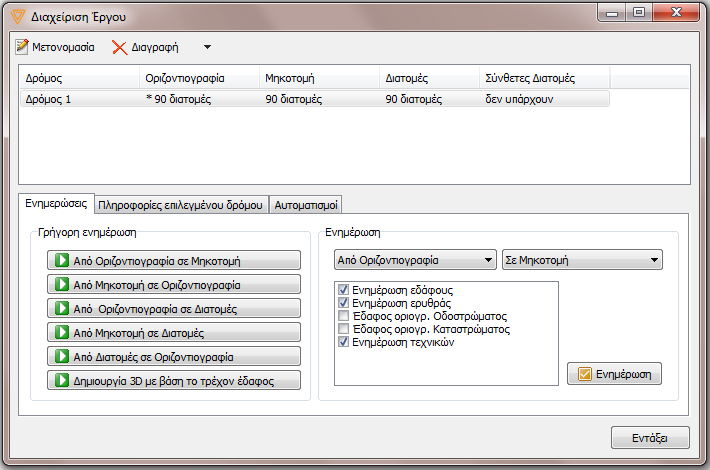

Η επικοινωνία των τεσσάρων χώρων εργασίας και η μεταφορά των δεδομένων από τον ένα χώρο στον άλλο γίνεται από το πλαίσιο διαλόγου Διαχείριση Έργου.

Για να εμφανίσετε το πλαίσιο, πατήστε το κουμπί από τη βασική γραμμή εργαλείων ή από το μενού Έργο, εκτελέστε την εντολή Διαχείριση. Στο πλαίσιο διαλόγου μπορείτε να ζητήσετε την ενημέρωση του ενός χώρου από τον άλλο (π.χ. από την Οριζοντιογραφία στη Μηκοτομή). Η ενημέρωση γίνεται επιλέγοντας αρχικά το δρόμο που σας ενδιαφέρει από τη λίστα που βρίσκεται στο επάνω μέρος του πλαισίου. Στη συνέχεια αν θέλετε η ενημέρωση να γίνει με τις βασικές επιλογές θα πρέπει να πατήσετε το αντίστοιχο κουμπί της ενότητας Γρήγορη Ενημέρωση, που βρίσκεται στην καρτέλα Ενημερώσεις. Με την επιλογή αυτή διαγράφονται όλα τα παλιά δεδομένα και δημιουργούνται όλα ξανά από την αρχή. Ειδάλλως στην ενότητα Ενημέρωση, επιλέξτε από τις δύο πτυσσόμενες λίστες τους χώρους στους οποίους θα γίνουν οι ενημερώσεις. Στη λίστα ακριβώς από κάτω θα εμφανιστούν όλες οι ενημερώσεις που θα πραγματοποιηθούν. Αν δεν επιθυμείτε κάποια ενημέρωση απενεργοποιήστε το πεδίο επιλογής της. Σε κάθε περίπτωση πατήστε το κουμπί Ενημέρωση, για να εκτελεστεί.

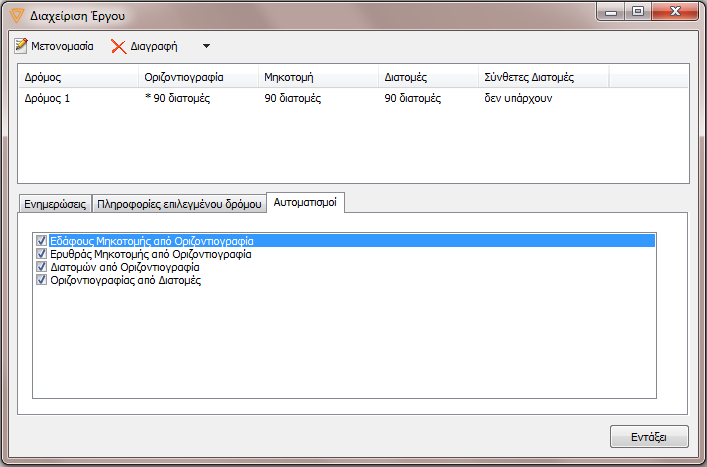

Μέσω της καρτέλας Αυτοματισμοί μπορείτε να αυτοματοποιήσετε κάποιες από τις προαναφερθείσες ενημερώσεις ενεργοποιώντας τις αντίστοιχες επιλογές.

Πληροφορίες Επιλεγμένου Δρόμου

Από το εν λόγω πλαίσιο διαλόγου μπορείτε να πληροφορηθείτε για τις ενημερώσεις που πρέπει να γίνουν ώστε ο δρόμος να είναι συγχρονισμένος και στους τρεις χώρους εργασίας, αφού επιλέξετε το δρόμο όπως και παραπάνω και μεταβείτε στην καρτέλα Πληροφορίες Επιλεγμένου δρόμου. Στην περίπτωση που κάποιος χώρος εργασίας δεν είναι συγχρονισμένος με τους υπόλοιπους αυτό θα αναγράφεται στις πληροφορίες έργου στο αντίστοιχο πεδίο του χώρου. Επίσης στο πλαίσιο που φαίνονται οι δρόμοι του έργου, θα υπάρχει ένας αστερίσκος (*) δίπλα από το χώρο που δεν είναι συγχρονισμένος.

Ενημέρωση Διατομών από Οριζοντιογραφία

Εάν στην ενότητα Ενημέρωση, από τις πτυσσόμενες λίστες, έχετε επιλέξει να κάνετε ενημέρωση από την Οριζοντιογραφία στις Διατομές οι επιλογές που θα εμφανιστούν στο αντίστοιχο πλαίσιο είναι:

•

Ενημέρωση Εδάφους: Έχοντας ενεργοποιημένη μόνο αυτή την εντολή γίνεται ενημέρωση της γραμμής του Φυσικού Εδάφους. Στη περίπτωση που έχει πραγματοποιηθεί ήδη μια φορά η ενημέρωση αυτή και επιθυμείτε να την ξανακάνετε με το πάτημα του πλήκτρου Ενημέρωση θα εμφανισθεί ένα παράθυρο διαλόγου στο οποίο πρέπει να ορίσετε αν η σύγκριση θα γίνεται με βάση τη Χ.Θ. ή το Όνομα της διατομής.

•	Ενημέρωση Διαγραμμάτων: Εάν στην κατάσταση της Οριζοντιογραφίας τροποποιήσετε κάποια από τα διαγράμματα και θέλετε να ενημερωθούν τα αντίστοιχα των Διατομών επιλέγετε την εντολή αυτή.

•	Συγχρονισμός Διατομών: Με την επιλογή αυτή πραγματοποιείται η ενημέρωση των διατομών. Με την εκτέλεση της εντολής αυτής εμφανίζεται ένα παράθυρο διαλόγου στο οποίο μπορείτε να ορίσετε τις ενέργειες που θέλετε να γίνουν.

•	Επιλεκτική ενημέρωση γραμμής: Ενεργοποιώντας την επιλογή αυτή μπορείτε να μεταφέρετε τα σημεία εδάφους, σε οποιαδήποτε γραμμή του χώρου διατομών επιθυμείτε (π.χ. γραμμή Χωματουργικού).

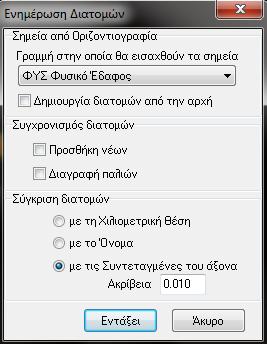

Το παράκατω πλαίσιο διαλόγου περιλαμβάνει όλα τα παραπάνω παράθυρα που εμφανίζονται κατά τις Ενημερώσεις (Ενημέρωση Εδάφους, Συγχρονισμό Διατομών). Δηλαδή έχοντας επιλεγμένη μόνο την Ενημέρωση Εδάφους το παράθυρο που εμφανίζεται περιλαμβάνει τις ενότητες Ενημέρωση Εδάφους και Σύγκριση Διατομών, ενώ έχοντας επιλεγμένη μόνο τον Συγχρονισμό Διατομών περιλαμβάνει τις ενότητες Συγχρονισμός Διατομών και Σύγκριση Διατομών. Στην περίπτωση που κατά την Ενημέρωση είναι επιλεγμένα όλα τα πεδία (Ενημέρωση Εδάφους, Ενημέρωση Διαγραμμάτων, Συγχρονισμός Διατομών) εμφανίζεται το παρακάτω παράθυρο.

Στο παράθυρο αυτό στην ενότητα Ενημέρωση Εδάφους μπορείτε να ορίσετε, από την πτυσσόμενη λίστα, σε ποιά από τις προτεινόμενες γραμμές θα εισαχθούν τα σημεία εδάφους. Ενεργοποιώντας την επιλογή Δημιουργία διατομών από την αρχή το πρόγραμμα διαγράφει τις πιθανόν υπάρχουσες διατομές και ξανακάνει ενημέρωση του εδάφους.

Στην περίπτωση που στην κατάσταση της Οριζοντιογραφίας έχουν τοποθετηθεί καινούργιες διατομές μπορείτε στην ενότητα Συγχρονισμός Διατομών να επιλέξετε το πεδίο Προσθήκη νέων ώστε να προστεθούν οι αντίστοιχες νέες διατομές, στην κατάσταση των Διατομών, χωρίς να επηρεαστούν οι υπάρχουσες. Σε αντίθετη περίπτωση, δηλαδή εάν στην κατάσταση της Οριζοντιογραφίας διαγράψετε κάποιες διατομές, θα πρέπει στην ίδια ενότητα που αναφέρθηκε παραπάνω, να επιλέξετε το πεδίο Διαγραφή παλιών ώστε να διαγραφούν οι αντίστοιχες διατομές χωρίς να επηρεαστούν οι υπόλοιπες.

Τέλος στην ενότητα Σύγκριση Διατομών μπορείτε να επιλέξετε τον τρόπο με τον οποίο θα γίνει η ενημέρωσή τους, δηλαδή είτε με βάση τη Χιλιομετρική Θέση, είτε με βάση το Όνομα,είτε με βάση τις Συντεταγμένες του άξονα.

Ενημέρωση Διατομών από Μηκοτομή

Εάν στην ενότητα Ενημέρωση, από τις πτυσσόμενες λίστες, έχετε επιλέξει να κάνετε ενημέρωση από τη Μηκοτομή στις Διατομές οι επιλογές που θα εμφανιστούν στο αντίστοιχο πλαίσιο είναι:

•	Ενημέρωση Ερυθράς: Έχοντας ενεργοποιημένη την εντολή αυτή μεταφέρονται τα υψόμετρα της ερυθράς στην κατάσταση των Διατομών.

•	Ενημέρωση Διαγραμμάτων: Εάν στην κατάσταση της Μηκοτομής τροποποιήσετε κάποια από τα διαγράμματα και θέλετε να ενημερωθούν τα αντίστοιχα των Διατομών επιλέγετε την εντολή αυτή.

•

Δημιουργία Διατομών: Διαγράφει τις διατομές που πιθανόν υπάρχουν και δημιουργεί νέες, όπου το έδαφος είναι ένα οριζόντιο ευθύγραμμο τμήμα που περνά από τον άξονα και έχει υψόμετρο ίδιο με τη Μηκοτομή Εδάφους. Χρειάζεται κυρίως σε περιπτώσεις που δεν υπάρχει οριζοντιογραφία άλλά μόνο μηκοτομή και θέλουμε απ’ αυτή να δημιουργήσουμε διατομές.

Ενημέρωση Μηκοτομής από Οριζοντιογραφία

Εάν στην ενότητα Ενημέρωση, από τις πτυσσόμενες λίστες, έχετε επιλέξει να κάνετε ενημέρωση από την Οριζοντιογραφία στη Μηκοτομή οι επιλογές που θα εμφανιστούν στο ακόλουθο πλαίσιο είναι:

•	Ενημέρωση Εδάφους: Έχοντας ενεργοποιημένη μόνο αυτή την εντολή γίνεται ενημέρωση της γραμμής του Φυσικού Εδάφους της Μηκοτομής.

•	Ενημέρωση Διαγραμμάτων: Εάν στην κατάσταση της Οριζοντιογραφίας τροποποιήσετε κάποια από τα διαγράμματα και θέλετε να ενημερωθούν τα αντίστοιχα της Μηκοτομής επιλέγετε την εντολή αυτή.

•	Ενημέρωση Ερυθράς: : Ενημερώνει την ερυθρά της Μηκοτομής από το αντίστοιχο διάγραμμα στην Οριζοντιογραφία. Είναι απαραίτητο βέβαια να έχει προηγηθεί ενημέρωση της Οριζοντιογραφίας από τη Μηκοτομή ώστε να υπάρχει το αντίστοιχο διάγραμμα στην Οριζοντιογραφία.

•	Έδαφος οριογρ. Οδοστρώματος: Επιλέγοντας την εντολή αυτή, μπορείτε να μεταφέρετε στη Μηκοτομή τη γραμμή του φυσικού εδάφους που αντιστοιχεί στις οριογραμμές του Οδοστρώματος. Πρέπει προηγουμένως να έχουν ορισθεί σωστά τα πλάτη της χάραξης (Χάραξη ] Προδιαγραφές Δρόμου ] καρτέλα Πλάτη).

•	Έδαφος οριογρ. Καταστρώματος: Επιλέγοντας την εντολή αυτή, μπορείτε να μεταφέρετε στη Μηκοτομή τη γραμμή του φυσικού εδάφους που αντιστοιχεί στις οριογραμμές του Καταστρώματος. Πρέπει προηγουμένως να έχουν ορισθεί σωστά τα πλάτη της χάραξης (Χάραξη ] Προδιαγραφές Δρόμου ] καρτέλα Πλάτη).

•	Ενημέρωση Τεχνικών: Έχοντας ενεργοποιημένη την επιλογή αυτή γίνεται ενημέρωση των τεχνικών στη Μηκοτομή.

Ενημέρωση Μηκοτομής από Διατομές

Εάν στην ενότητα Ενημέρωση, από τις πτυσσόμενες λίστες, έχετε επιλέξει να κάνετε ενημέρωση από τις Διατομές στη Μηκοτομή οι επιλογές που θα εμφανιστούν στο ακόλουθο πλαίσιο είναι:

•	Ενημέρωση Εδάφους: Έχοντας ενεργοποιημένη αυτή την εντολή γίνεται ενημέρωση του Εδάφους. Χρειάζεται κυρίως σε περιπτώσεις που δεν υπάρχει οριζοντιογραφία άλλά μόνο διατομές και θέλουμε απ’ αυτές να δημιουργήσουμε μηκοτομή.

•	Ενημέρωση Διαγραμμάτων: Εάν στην κατάσταση των Διατομών τροποποιήσετε κάποια από τα διαγράμματα και θέλετε να ενημερωθούν τα αντίστοιχα της Μηκοτομής επιλέγετε την εντολή αυτή.

•	Ενημέρωση σε Απόσταση: Η εντολή αυτή χρησιμοποιείται για την εμφάνιση υψομέτρων χαρακτηριστικών σημείων των Διατομών στη Μηκοτομή (π.χ. βαθύ σημείο τάφρου, άκρο οδοστρώματος κ.λ.π.).

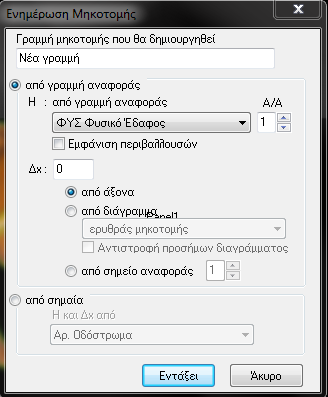

Έχοντας επιλεγμένη την εντολή Ενημέρωση σε Απόσταση εμφανίζεται το παρακάτω παράθυρο διαλόγου:

Στο παραπάνω παράθυρο στο πλαίσιο Γραμμή μηκοτομής που θα δημιουργηθεί γράφετε το όνομα που θέλετε να έχει η καινούργια γραμμή που θα εισαχθεί στη μηκοτομή.

•	Εάν ενεργοποιήσετε την ενότητα από γραμμή αναφοράς τα διαθέσιμα πεδία είναι τα εξής:

•	H: από γραμμή αναφοράς: Στην πτυσσόμενη λίστα που ακολουθεί επιλέγετε τη γραμμή εκείνη, της οποίας τα υψόμετρα θέλετε να μεταφερθούν στο διάγραμμα της μηκοτομής.

•	Α/Α: Σε περίπτωση που υπάρχουν περισσότερες από μια γραμμές, τις ίδιας ομάδας, επιλέγετε βάσει της χρονικής σειράς εισαγωγής τους ποιά από αυτές θα αποτελεί την γραμμή αναφοράς.

•	Από άξονα: Ορίζετε αυτόματα η απόσταση από τον άξονα του δρόμου από όπου θα ληφθούν τα υψόμετρα των σημείων της γραμμής αναφοράς.

•	Από διάγραμμα: Εναλλακτικά επιλέγετε το διάγραμμα που θα καθορίσει την απόσταση από όπου θα γίνει η λήψη των υψομέτρων.

Αντιστροφή προσήμων διαγράμματος: Όταν πρόκειται να χρησιμοποιηθούν διαγράμματα, που αναφέρονται στο αριστερό τμήμα της διατομής αλλά έχουν θετικές τιμές (π.χ. πλάτους οδοστρώματος ή καταστρώματος αριστερά), θα πρέπει να ενεργοποιήσετε το πεδίο αυτό, ώστε οι τιμές τους να αντιστοιχίζονται στο αριστερό τμήμα της διατομής.

•	Από σημείο αναφοράς: Σαν τρίτη επιλογή και ανάλογα με τη γραμμή αναφοράς που έχετε επιλέξει μπορείτε να ορίσετε ποιό σημείο της γραμμής αυτής θα μεταφέρει το υψόμετρό του στη Μηκοτομή.

•	Δx: Έχοντας ενεργοποιήσει μια από τις επιλογές Από Διάγραμμα ή Από Σημείο Αναφοράς στο πεδίο αυτό μπορείτε να ορίσετε μία επιπλέον μετατόπιση στην απόσταση του σημείου, του οποίου το υψόμετρο θα μεταφερθεί στη Μηκοτομή.

•	Στην ενότητα από σημαία στο πεδίο Η και Δx από μπορείτε από την πτυσσόμενη λίστα που ακολουθεί να επιλέξετε το συγκεκριμένο σημείο της διατομής του οποίου το υψόμετρο θα εμφανιστεί στη Μηκοτομή.

Ενημέρωση Οριζοντιογραφίας από Μηκοτομή

Εάν στην ενότητα Ενημέρωση, από τις πτυσσόμενες λίστες, έχετε επιλέξει να κάνετε ενημέρωση από τη Μηκοτομή στην Οριζοντιογραφία η επιλογή που θα εμφανιστεί στο ακόλουθο πλαίσιο είναι:

•

Ενημέρωση Ερυθράς: Με την επιλογή αυτή μεταφέρονται, στην Οριζοντιογραφία, οι κορυφές της τρέχουσας πολυγωνικής της Μηκοτομής. Οι κορυφές τοποθετούνται στο χώρο ώστε σε μελλοντική μεταβολή της οριζόντιας χάραξης να διατηρούν τη θέση τους ή να προβάλλονται στο μετατοπισμένο άξονα. Η τροποποιημένη Χ.Θ. των κορυφών της πολυγωνικής θα μεταφερθεί στη Μηκοτομή στην επόμενη ενημέρωση από Οριζοντιογραφία σε Μηκοτομή.

•

Ενημέρωση Τεχνικών: Έχοντας ενεργοποιημένη την επιλογή αυτή γίνεται ενημέρωση των τεχνικών στην Οριζοντιογραφία. Χρειάζεται όταν, σε εξαιρετικές περιπτώσεις, διαπιστωθεί, από την κατάσταση Μηκοτομή, ανάγκη τροποποίησης της θέσης ή των διαστάσεων ενός τεχνικού. Μετά την ενημέρωση γίνεται αυτόματα επανυπολογισμός του τεχνικού.

Ενημέρωση Οριζοντιογραφίας από Διατομές

Εάν στην ενότητα Ενημέρωση, από τις πτυσσόμενες λίστες, έχετε επιλέξει να κάνετε ενημέρωση από τις Διατομές στην Οριζοντιογραφία η επιλογή που θα εμφανιστεί στο ακόλουθο πλαίσιο είναι:

•

Ενημέρωση Οριογραμμών: Πραγματοποιώντας την ενημέρωση αυτή υπολογίζονται εκ νέου όλες οι οριογραμμές (Οδοστρώματος, Καταστρώματος, Τάφρων, Κατάληψης) στην κατάσταση της Οριζοντιογραφίας με βάση τα κατασκευαστικά στοιχεία των Διατομών. Βασική προϋπόθεση για να γίνει σωστά αυτή η ενημέρωση είναι να έχει προηγηθεί ο υπολογισμός των διατομών όπως και η σωστή τοποθέτηση των σημαιών στις Διατομές.
