Τυπικές Διατομές > Λειτουργίες

Για να περιγραφεί η κατάσταση της τυπικής διατομής, θα χρησιμοποιηθεί ένα νέο αρχείο.

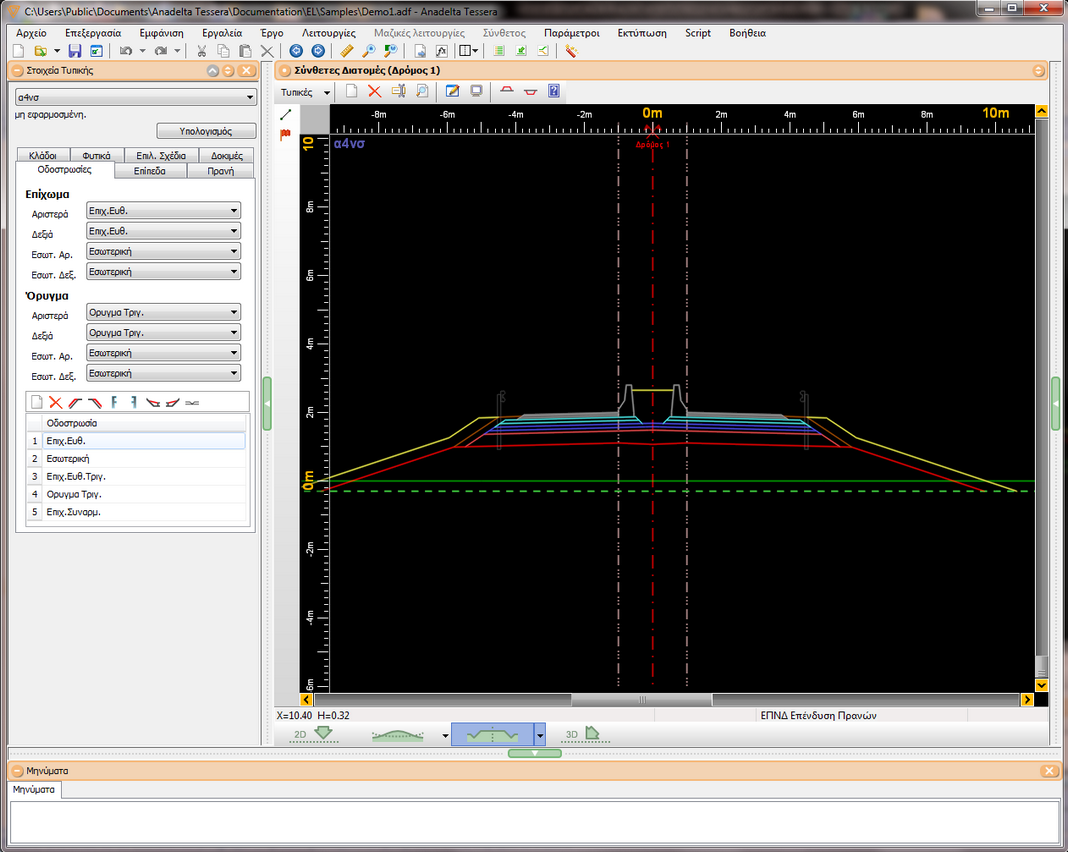

Κάνοντας αριστερό κλικ πάνω στο κουμπί Τυπικές, ενεργοποιείται η κατάσταση δημιουργίας και επεξεργασίας των τυπικών διατομών, και εμφανίζεται μία από τις τυπικές διατομές που περιέχει το έργο μας:

Στην κατάσταση αυτή μπορείτε να δημιουργήσετε και να δοκιμάσετε μια τυπική διατομή επιλέγοντας ξεχωριστά τις ρυθμίσεις για όλα τα βασικά μέρη από τα οποία αποτελείται η τυπική.

Το παράθυρο του προγράμματος στην κατάσταση Τυπικές, δεν αλλάζει σημαντικά σε σχέση με αυτό της κατάστασης Διατομές. Όσον αφορά τα μενού διατηρούνται τα ίδια. Κάποιες εντολές όμως των μενού Λειτουργίες, Παράμετροι και Εκτύπωση, είναι ανενεργές. Υπάρχει και εδώ η βασική γραμμή εργαλείων καθώς και η γραμμή εργαλείων Εμφάνιση. Η γραμμή εργαλείων Διατομές, έχει ένα κουμπί για τη δημιουργία γραμμής και το κουμπί της διαστασιολόγησης (σημαίες).

Στο αριστερό μέρος του παραθύρου του προγράμματος εμφανίζεται το παράθυρο διαχείρισης Στοιχεία Τυπικής. Στην περίπτωση που δεν είναι διαθέσιμο μπορεί να βρεθεί μέσω της εντολής Στοιχεία Διατομής του μενού Λειτουργίες.

Το παράθυρο διαχείρισης είναι βασικό, αφού από εδώ γίνονται οι περισσότερες ρυθμίσεις που αφορούν μια τυπική διατομή και έτσι μπορείτε μέσα από αυτό να δείτε όλες τις τιμές των παραμέτρων υπολογισμού της τρέχουσας τυπικής διατομής. Στην πτυσσόμενη λίστα επιλογής Επιλογή Τυπικής Διατομής του παραθύρου, αναγράφεται το όνομα της τρέχουσας τυπικής διατομής (αυτής που βλέπετε στην οθόνη σας). Ακριβώς κάτω από τη συγκεκριμένη λίστα εμφανίζεται ο αριθμός των διατομών του τρέχοντος έργου στις οποίες είναι ήδη εφαρμοσμένη η τρέχουσα τυπική διατομή.

Στην περίπτωση που το παράθυρο διαχείρισης είναι κλειστό, το όνομα της τυπικής διατομής εμφανίζεται με μπλε γράμματα στο πάνω αριστερό μέρος της περιοχής σχεδίασης.

Στο κάτω μέρος της οθόνης βρίσκεται το παράθυρο μηνυμάτων και ακριβώς από κάτω η γραμμή κατάστασης, όπως ακριβώς και στην κατάσταση Διατομές.

Κατά τον ορισμό της τυπικής διατομής αλλά και γενικότερα μέσα στο πρόγραμμα όπου χρειάζεται να ορίσετε κλίσεις ή επικλίσεις αυτές δίνονται σε ποσοστό επί τοις εκατό ενώ όπου ορίζετε αποστάσεις, ύψη, Δx, Δy, αυτά δίνονται σε μέτρα. Π.χ για κλίση 2/3 ή 1/1.5 (όπου 2/3 είναι λόγος του y/x) δίνετε 66.6666 ή για την κλίση 1:1 δίνετε 100 ενώ για 3:1 δίνετε 300).
